E-Line

W linii z ewolucją

E-Line to system linii świetlnych, który wyznacza trendy dzięki technologicznej ewolucji inspirowanej naturą. Elastyczny profil nośny E-Line Pro oraz innowacyjne soczewki LENSIBLE to maksimum efektywności i najwyższa jakość światła – również w rozwiązaniach modernizacyjnych.

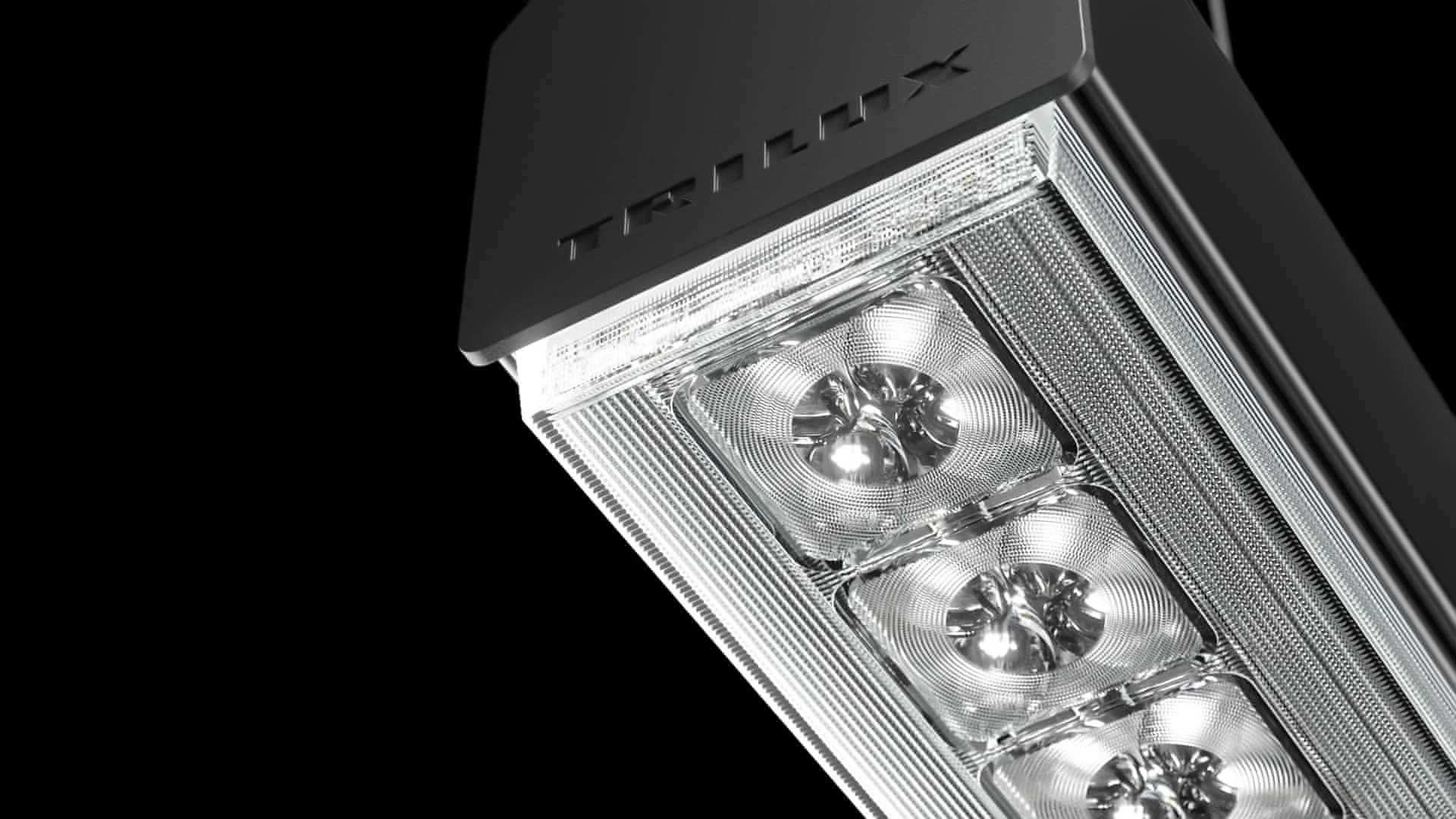

LENSIBLE

Nowy wzorzec jakości światła

Nowe moduły z optyką LENSIBLE czynią E-Line synonimem doskonałej jakości światła w systemach liniowych. LENSIBLE to inspirowany naturą układ soczewek w klastrach połączony z mikrostrukturą na powierzchni – dla maksymalnej czystości barwy, jednolitości światła i minimalizacji olśnienia, bez kompromisu w wydajności.

  • Optyka soczewkowa inspirowana naturą
  • Jeszcze większa klarowność i jednolitość barw
  • Maksymalny komfort widzenia dzięki redukcji olśnienia


Więcej o optyce LENSIBLE


LENSIBLE

Nowy wzorzec jakości światła

Nowe moduły z optyką LENSIBLE czynią E-Line synonimem doskonałej jakości światła w systemach liniowych. LENSIBLE to inspirowany naturą układ soczewek w klastrach połączony z mikrostrukturą na powierzchni – dla maksymalnej czystości barwy, jednolitości światła i minimalizacji olśnienia, bez kompromisu w wydajności.

  • Optyka soczewkowa inspirowana naturą
  • Jeszcze większa klarowność i jednolitość barw
  • Maksymalny komfort widzenia dzięki redukcji olśnienia


Więcej o optyce LENSIBLE

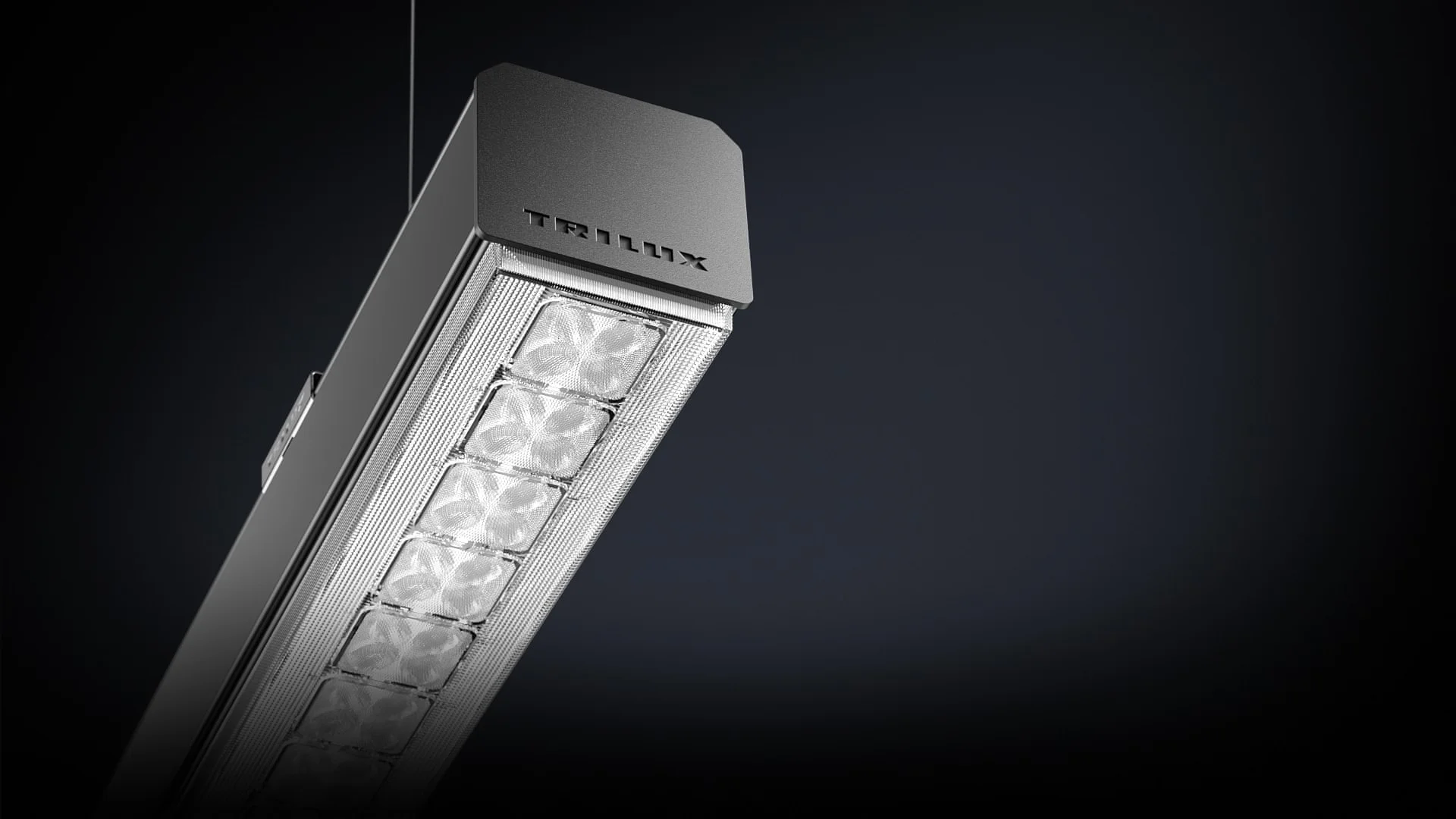

Doskonałość spotyka wydajność

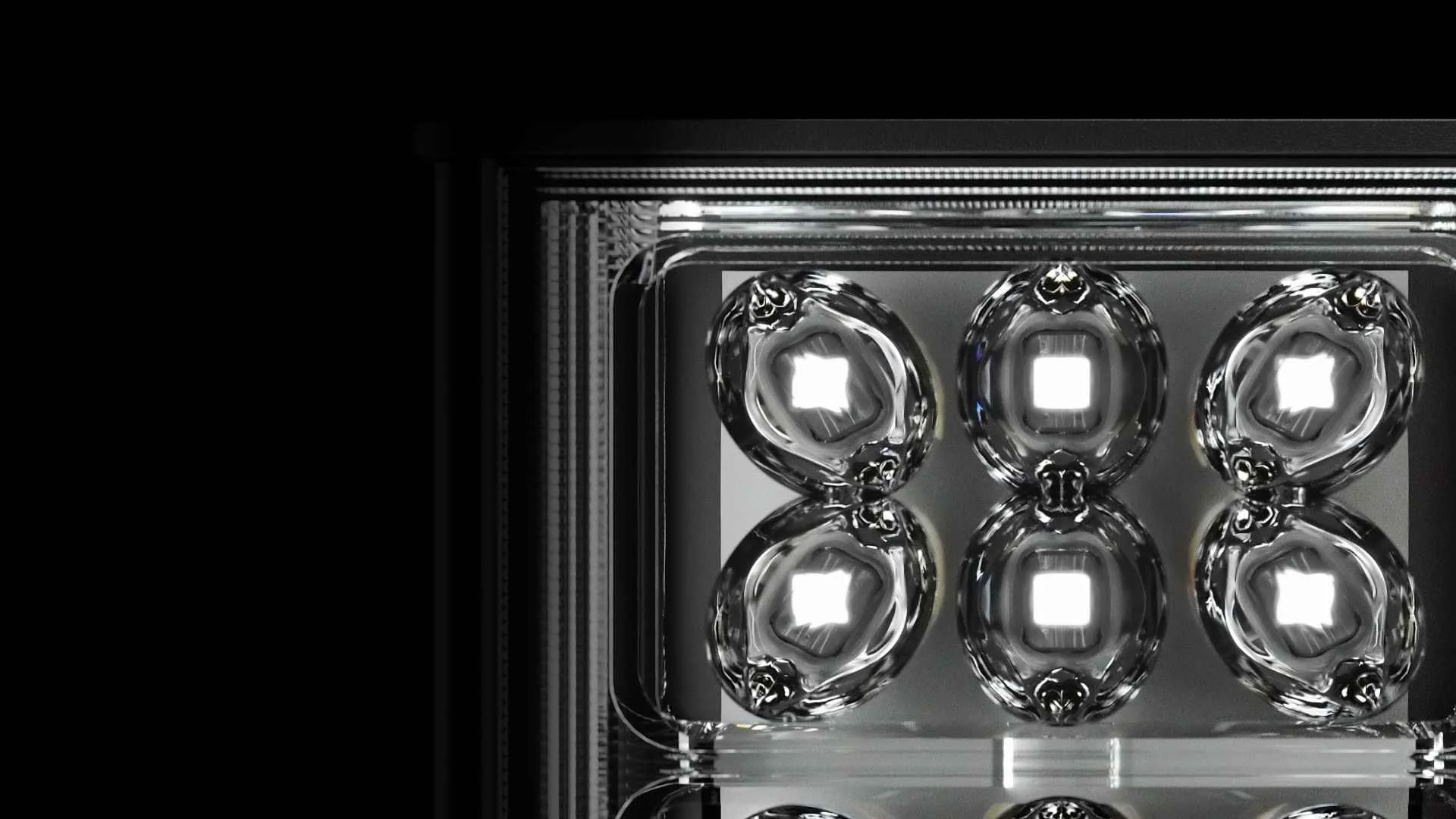

Dla najbardziej wymagających zastosowań LENSIBLE w układzie klastrów 3x2 wyznacza nowe standardy efektywności – nawet do 220 lm/W. To oznacza niższe rachunki za prąd i mniejsze emisje CO₂. Dodatkowe korzyści daje podział strumienia świetlnego na większą ilość diod:

  • Najwyższy komfort widzenia dzięki ograniczeniu kontrastów przy wylocie światła
  • Skuteczność świetlna do 220 lm/W
  • Pakiety strumienia do 28 000 lm
  • Niezawodna praca w temperaturach do 50°C

Doskonałość spotyka wydajność

Dla najbardziej wymagających zastosowań LENSIBLE w układzie klastrów 3x2 wyznacza nowe standardy efektywności – nawet do 220 lm/W. To oznacza niższe rachunki za prąd i mniejsze emisje CO₂. Dodatkowe korzyści daje podział strumienia świetlnego na większą ilość diod:

  • Najwyższy komfort widzenia dzięki ograniczeniu kontrastów przy wylocie światła
  • Skuteczność świetlna do 220 lm/W
  • Pakiety strumienia do 28 000 lm
  • Niezawodna praca w temperaturach do 50°C

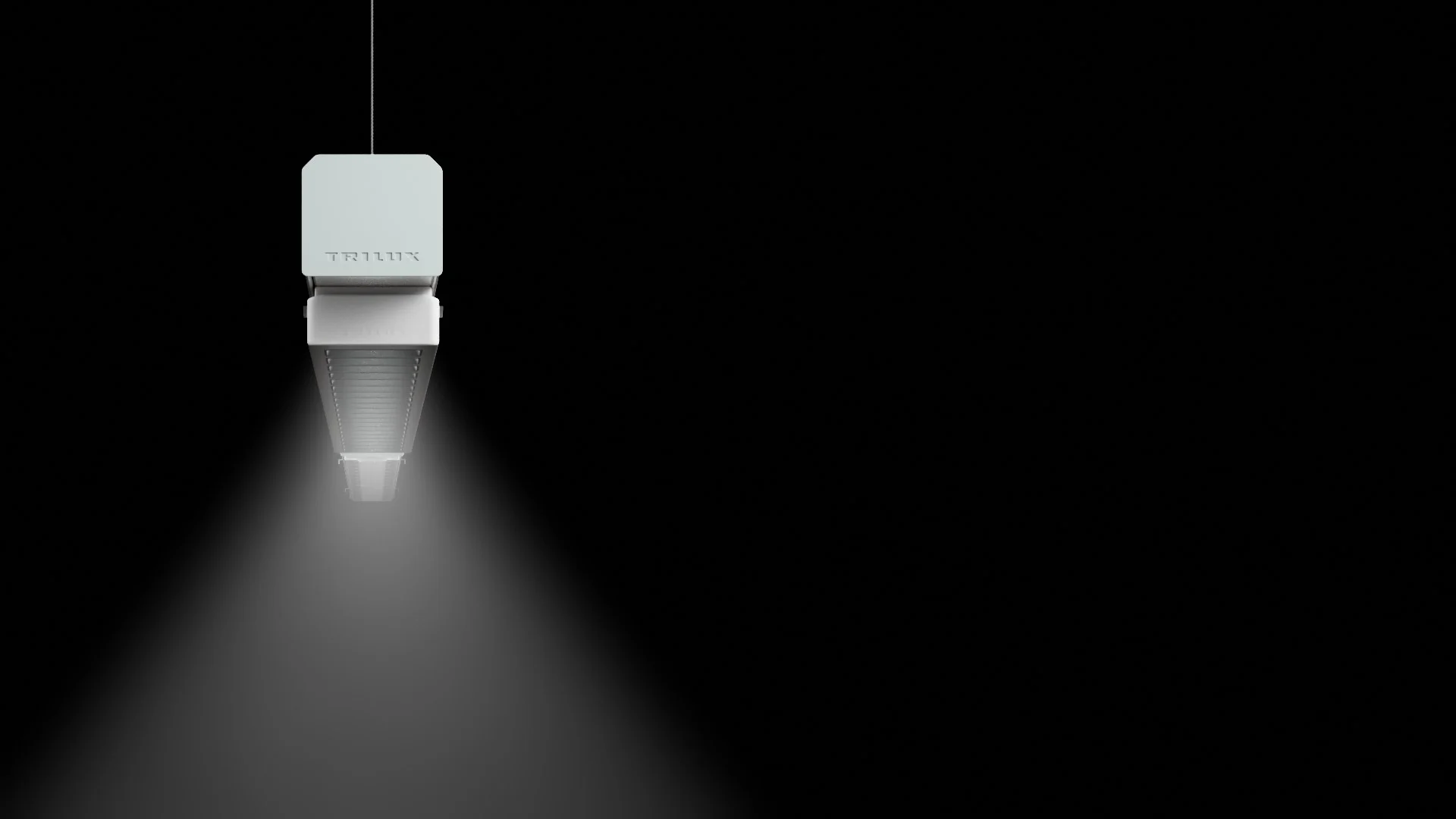

Najlepsza jakość światła w każdej sytuacji

Bez względu na to, czy wybierzesz E-Line czy profil E-Line Pro, system oferuje aż 22 dedykowane rozsyły światła – idealnie dopasowane do wymogów przemysłu, retailu oraz biur. Trzonem systemu są innowacyjne soczewki LENSIBLE, a także optyki pryzmatyczne i ConVision. W rezultacie posiadamy:

  • 22 specyficzne rozsyły światła
  • Optyki LENSIBLE, ConVision, pryzmatyczne i rozpraszające
  • Warianty z UGR<19, Ra>90
  • wersje Tunable White do koncepcji Human Centric Lighting (HCL)

Najlepsza jakość światła w każdej sytuacji

Bez względu na to, czy wybierzesz E-Line czy profil E-Line Pro, system oferuje aż 22 dedykowane rozsyły światła – idealnie dopasowane do wymogów przemysłu, retailu oraz biur. Trzonem systemu są innowacyjne soczewki LENSIBLE, a także optyki pryzmatyczne i ConVision. W rezultacie posiadamy:

  • 22 specyficzne rozsyły światła
  • Optyki LENSIBLE, ConVision, pryzmatyczne i rozpraszające
  • Warianty z UGR<19, Ra>90
  • wersje Tunable White do koncepcji Human Centric Lighting (HCL)

Pełna elastyczność zastosowań

Profil nośny E-Line Pro umożliwia ciągły przesył energii – w konfiguracji 7- lub 13-przewodowej, dostosowanej do potrzeb projektowych: trójfazowych, DALI, oświetlenia awaryjnego czy dodatkowych funkcji. Moduły można swobodnie rozmieszczać – kontakt jest zawsze stuprocentowo pewny, a zasilanie prowadzone bez widocznych przerywników.

  • Profil E-Line Pro z ciągłym przesyłem energii (7 lub 13 przewodów)
  • Swobodna pozycja modułów
  • Zasilanie prowadzone bez widocznych ingerencji w linię

Pełna elastyczność zastosowań

Profil nośny E-Line Pro umożliwia ciągły przesył energii – w konfiguracji 7- lub 13-przewodowej, dostosowanej do potrzeb projektowych: trójfazowych, DALI, oświetlenia awaryjnego czy dodatkowych funkcji. Moduły można swobodnie rozmieszczać – kontakt jest zawsze stuprocentowo pewny, a zasilanie prowadzone bez widocznych przerywników.

  • Profil E-Line Pro z ciągłym przesyłem energii (7 lub 13 przewodów)
  • Swobodna pozycja modułów
  • Zasilanie prowadzone bez widocznych ingerencji w linię

E-Line Pro

Montaż na nowo

Całe doświadczenie TRILUX w systemach liniowych zamknięte w jednym profilu – E-Line Pro to maksimum wygody, elastyczności i konnektywności już na etapie instalacji. Kierunek montażu wyraźnie oznaczony, a nowe złącza i moduły zatrzaskują się z wyraźnym, słyszalnym kliknięciem – gwarancja poprawnego montażu mechanicznego i elektrycznego.

  • Przyjazny montaż, wielofunkcyjność, pełna konnektywność
  • Oznaczenie kierunku w profilu
  • Pewność instalacji potwierdzona dźwiękowo

E-Line Pro

Montaż na nowo

Całe doświadczenie TRILUX w systemach liniowych zamknięte w jednym profilu – E-Line Pro to maksimum wygody, elastyczności i konnektywności już na etapie instalacji. Kierunek montażu wyraźnie oznaczony, a nowe złącza i moduły zatrzaskują się z wyraźnym, słyszalnym kliknięciem – gwarancja poprawnego montażu mechanicznego i elektrycznego.

  • Przyjazny montaż, wielofunkcyjność, pełna konnektywność
  • Oznaczenie kierunku w profilu
  • Pewność instalacji potwierdzona dźwiękowo

Design przyszłości



  • Lider efektywności
    E-Line Pro wyznacza standardy efektywności do 220 lm/W – mniej zużytej energii, niższa emisja CO₂ przez cały okres użytkowania.
  • Wymiana komponentów bez narzędzi
    Dzięki modułowej budowie wymiana elementów jest łatwa, a zamienne części dostępne aż przez 15 lat po zakończeniu serii.
  • Szybka modernizacja – w 44 sekundy
    Upgrade starszych modułów na nową generację bez narzędzi – profil nośny zostaje bez zmian.
  • Potwierdzona możliwość recyklingu​
    Konstrukcja bez kleju i modułowa budowa sprawiają, że system nadaje się do recyklingu w 69 procentach.
  • Zrównoważona logistyka
    Opakowania zbiorcze, jedno-materiałowe oraz wielorazowe na zamówienie – minimalizacja odpadów na budowie.

Rozpoznawalny design

Optyka LENSIBLE nadaje systemowi E-Line nowoczesną tożsamość wizualną – minimalizując łączenia dla spójnego, estetycznego wyglądu. W wersji Pro moduły efektownie schodzą się z profilem, a zasilanie i zakończenia są gładkie – całość to nowoczesny, czysty i rozpoznawalny design, doskonale wpisujący się także w retail, biura czy edukację.

  • Układy optyczne LENSIBLE o wyrazistym charakterze i minimalnych łączeniach
  • E-Line Pro: moduły zintegrowane z profilem
  • Nowoczesny, klarowny i niepowtarzalny wygląd

Prosta modernizacja

E-Line do modernizacji istniejących instalacji

To system, który umożliwia szybką wymianę i modernizację istniejącej instalacji 1:1. Przekształcenie klasycznego systemu T5/T8 na LED nie wymaga narzędzi, a do rozbudowy istniejących projektów E-Line TRILUX oferuje pełną kompatybilność profili i modułów.

Poznaj technologie inspirowane naturą, które zapewniają wyjątkowy komfort światła – wykraczając poza normy, zawsze z najwyższą efektywnością. Więcej informacji znajdziesz tutaj.

Lensible
ConVision®
  • Gwarancja posprzedażowa

    Aby zapewnić większą trwałość, bezpieczeństwo i spójność projektu, oferujemy obietnicę posprzedażową TRILUX. Oznacza to, że możesz nadal kupować od nas wybrane rozwiązania oświetleniowe przez dziesięć lat po zakupie. W przypadku części zamiennych, takich jak moduły LED, osprzęt sterujący LED lub optyka, okres ten wynosi nawet 15 lat.

  • Długości opraw

    Najkrótsza wersja E-Line może być idealnie zintegrowana w sektorze detalicznym, podczas gdy długość 1500 doskonale nadaje się do systemów renowacyjnych. Jeśli chcemy obniżyć koszty inwestycji i instalacji, warto rozważyć długość 2250.

  • Elastyczność w zakresie projektowania

    Różne długości profili nośnych E-Line Next LED zapewniają maksymalną swobodę: 737,5 mm dla większej elastyczności w planowaniu, 1.475 mm dla wymiany 1:1 podczas modernizacji renowacji i 2.212,5 mm do zastosowania w ekonomicznych projektach.

  • Moduł światła pośredniego do oświetlenia ambientowego

    Światło pośrednie znacznie rozszerza obszary zastosowań E-Line Pro: na przykład w biurach lub handlu detalicznym. Dyskretny moduł światła pośredniego montuje się na równo z profilem nośnym. Równomiernie rozjaśnia sufity – zapewniając miękkie, przytulne światło i przyjemną, relaksującą atmosferę.

  • Przygotowanie do sterowania oświetleniem

    Integracja E-Line Pro z systemem sterowania oświetleniem? To nic trudnego: wykorzystaj przewody DALI w profilu nośnym do sterowania oprawami kompatybilnymi z DALI. Albo zastosuj bezprzewodowe sterowanie przez Bluetooth LE, na przykład z LiveLink Retail. Sterowanie oświetleniem TRILUX zmniejsza zużycie energii i zwiększa komfort obsługi. Umożliwia wdrożenie oświetlenia HCL i oferuje złącza do monitorowania, zdalnej konserwacji i integracji z systemami zarządzania budynkiem.

  • Jakość Made by TRILUX

    E-Line Pro zawiera w sobie doświadczenie ponad 30 lat i tysięcy kilometrów wyprodukowanych linii świetlnych dopracowanych w wielu aspektach w intensywnym dialogu z użytkownikami. Produkcja odbywa się w całości w macierzystych zakładach TRILUX. Oznacza to transparentność, niezawodne łańcuchy dostaw i ekologiczne, krótkie drogi transportu. Najnowocześniejsze, elastyczne procesy umożliwiają tworzenie indywidualnych produktów – rozwiązań idealnie dopasowanych do wymagań klientów.

  • Industry

  • Logistik

  • Office

  • Retail

  • Education

Dane techniczne

  E-Line Pro
Efektywność energetyczna do 185 lm/W
HE; HE+ (przemysł) do 217 lm/W
Poziomy strumienia świetlnego indywidualnie konfigurowalne 1500 – 30 000 lm
1500 – 10 000 lm: kroki co 500 lm
10 000 – 30 000 lm: kroki co 1000 lm
Trwałość 50 000 h / L80 / tq 35°C
HE 100 000 h / L95 / tq 50°C
HE+ (przemysł) 100 000 h / L95 / tq 50°C
Kolor obudowy biały 01
srebrny 03
czarny 05
Oddawanie barw Ra > 80
HE; HE+ (przemysł) Ra > 80 / 90 / ACT
Optyka (z obsługą HCL) 10 optyk soczewkowych
4 optyki ConVision®
2 optyki opalizowane
5 optyk pryzmatycznych
Okablowanie (nn) 7- lub 13-żyłowe
Stopień ochrony IP20 / IP50 / IP64* *wkrótce
Wymiar modułu Moduł 750: 738 mm
Moduł 1500: 1475 mm
Moduł 2250: 2212,50 mm
Temperatura otoczenia -25°C do 35°C
HE; HE+ (przemysł) -25°C do 50°C
Odstępy punktów zwieszenia do 4,0 m
Rodzaj montażu Montaż natynkowy i zwieszany przy użyciu różnych elementów mocujących
Inne cechy Moduły projektorowe, wiszące, do szyn prądowych, czujnikowe, sterowania oświetleniem, oświetlenia awaryjnego, zaślepiające i pośrednie, kanał kablowy , złącza Fixpoint, do opraw do pomieszczeń wilgotnych, Mirona Fit oraz X,-T-L i wiele innych.
HE = High Efficiency HE+ = High Efficiency (Industry Wskazówka:
Wszystkie przełączalne wkłady świetlne (ET) mają 100% w trybie DC. Wszystkie ściemnialne wkłady świetlne (nie UR / EB1 / EB3) mają 15% w trybie DC. Nie dotyczy wariantów EB1, EB3 lub UR.

Maksymalna liczba wkładów świetlnych na fazę dla różnych wyłączników automatycznych

Przekrój przewodów Zabezpieczenie Bezpiecznik automatyczny Liczba wkładów świetlnych na jednej fazie*
2,5 mm2 16 A Typ B 16 - 36 szt.
2,5 mm2 16 A Typ C 26 - 55 szt.
1,5 mm2 10 A Typ B 10 - 23 szt.
1,5 mm2 10 A Typ C 16 - 33 szt.

* Dokładną liczbę wkładów świetlnych na fazę można znaleźć w arkuszu danych
