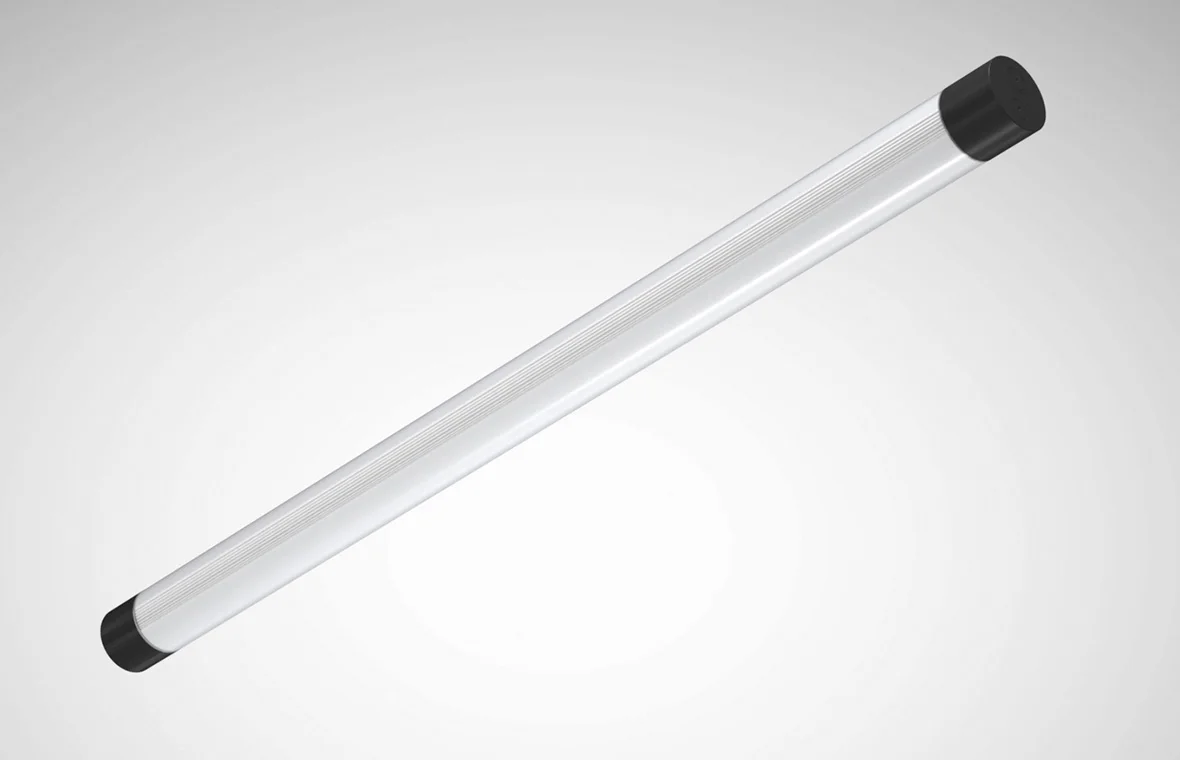

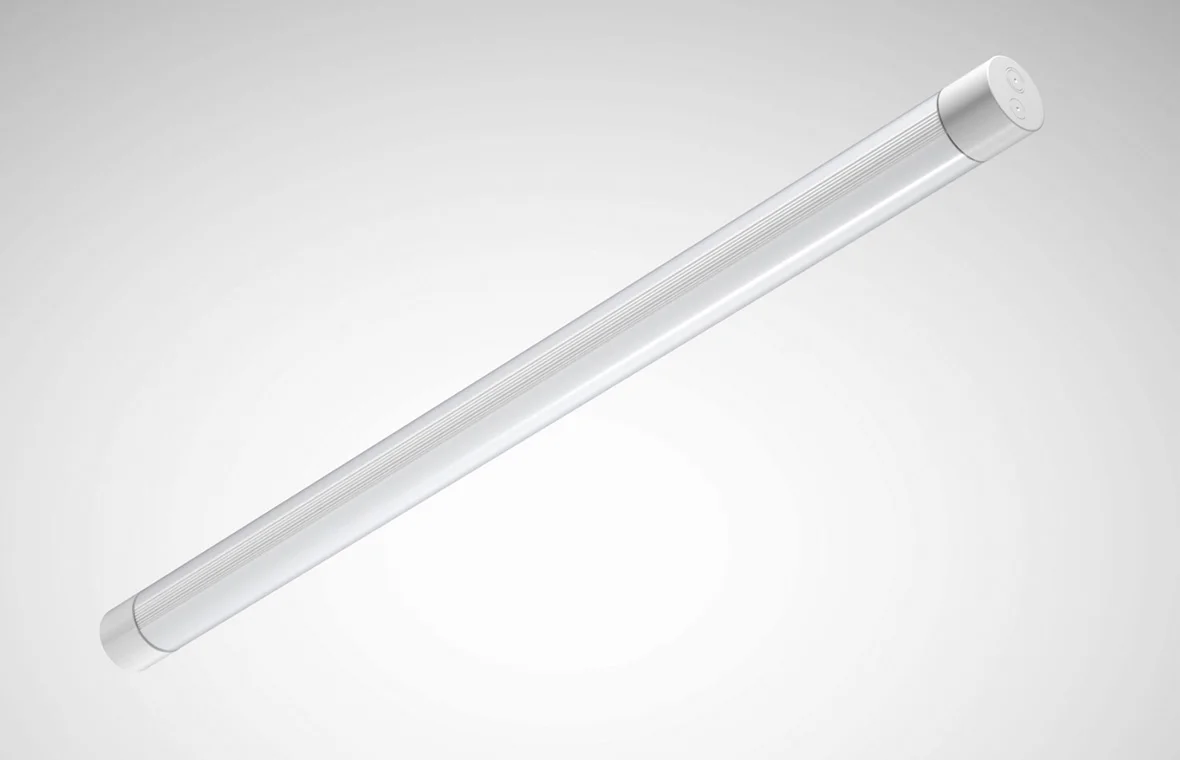

Diseño atemporal y depurado para conceptos de luminarias lineales con alto grado de protección. Versatilidad y adaptabilidad máximas en términos de potencia, ópticas y longitudes. Funciones modulares e inteligentes adicionales que se combinan con la máxima eficiencia para luminarias individuales y líneas de luz. Opciones de conexión innovadoras y montaje sencillo.
La luz perfecta
Gracias a la tecnología Varizon®, con Tugra se pueden realizar hasta ocho distribuciones de luz diferentes. Las ópticas primarias, los prismas en el perfil de la luminaria y los recubrimientos prismáticos de la Tugra hacen posible una configuración precisa que garantiza la máxima calidad de luz en cada aplicación. De este modo, se alcanzan características de calidad como UGR19 o la adecuación al trabajo con pantallas (BAP). El uso de LED de gran calidad con una excelente reproducción cromática (CRI 90) garantiza una luz de excelentes características, mientras que las unidades de luz opcionales se pueden configurar con componente indirecto para disponer de una iluminación del techo complementaria.
La luz perfecta
Gracias a la tecnología Varizon®, con Tugra se pueden realizar hasta ocho distribuciones de luz diferentes. Las ópticas primarias, los prismas en el perfil de la luminaria y los recubrimientos prismáticos de la Tugra hacen posible una configuración precisa que garantiza la máxima calidad de luz en cada aplicación. De este modo, se alcanzan características de calidad como UGR19 o la adecuación al trabajo con pantallas (BAP). El uso de LED de gran calidad con una excelente reproducción cromática (CRI 90) garantiza una luz de excelentes características, mientras que las unidades de luz opcionales se pueden configurar con componente indirecto para disponer de una iluminación del techo complementaria.
Mucho más flexible
El tamaño del espacio no importa: el concepto de longitud de la Tugra es tan flexible, que le permite adaptarse a la perfección a cualquier espacio, tenga las dimensiones que tenga, ya sea como luminaria individual o como línea de luz. Los módulos están disponibles en siete tamaños distintos, en tramos de 300 mm. Se pueden combinar libremente, desde la variante compacta de 300 mm hasta el módulo de mayor tamaño, de 2.100 mm. Resulta especialmente atractivo que todos los tamaños de módulos se puedan adquirir como luminaria o como pieza ciega, lo que resulta ideal para configurar con precisión líneas de luz.
Mucho más flexible
El tamaño del espacio no importa: el concepto de longitud de la Tugra es tan flexible, que le permite adaptarse a la perfección a cualquier espacio, tenga las dimensiones que tenga, ya sea como luminaria individual o como línea de luz. Los módulos están disponibles en siete tamaños distintos, en tramos de 300 mm. Se pueden combinar libremente, desde la variante compacta de 300 mm hasta el módulo de mayor tamaño, de 2.100 mm. Resulta especialmente atractivo que todos los tamaños de módulos se puedan adquirir como luminaria o como pieza ciega, lo que resulta ideal para configurar con precisión líneas de luz.
réer des formes, aménager des espaces

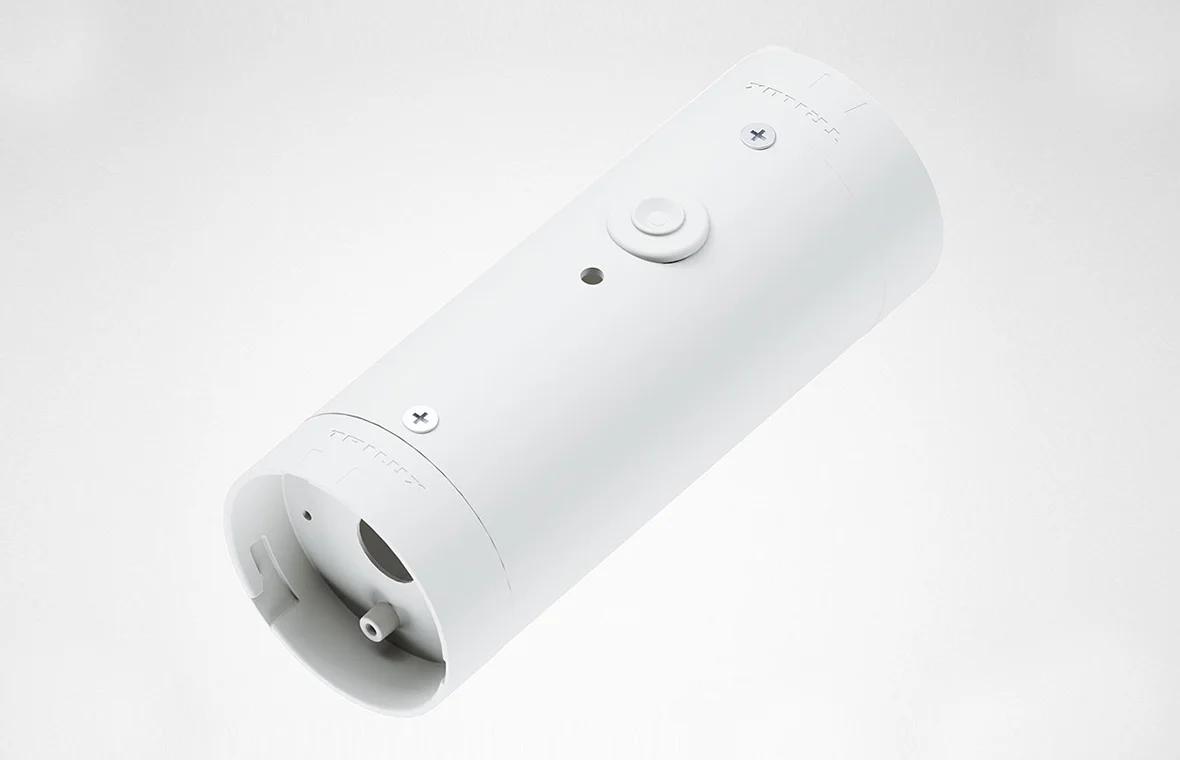

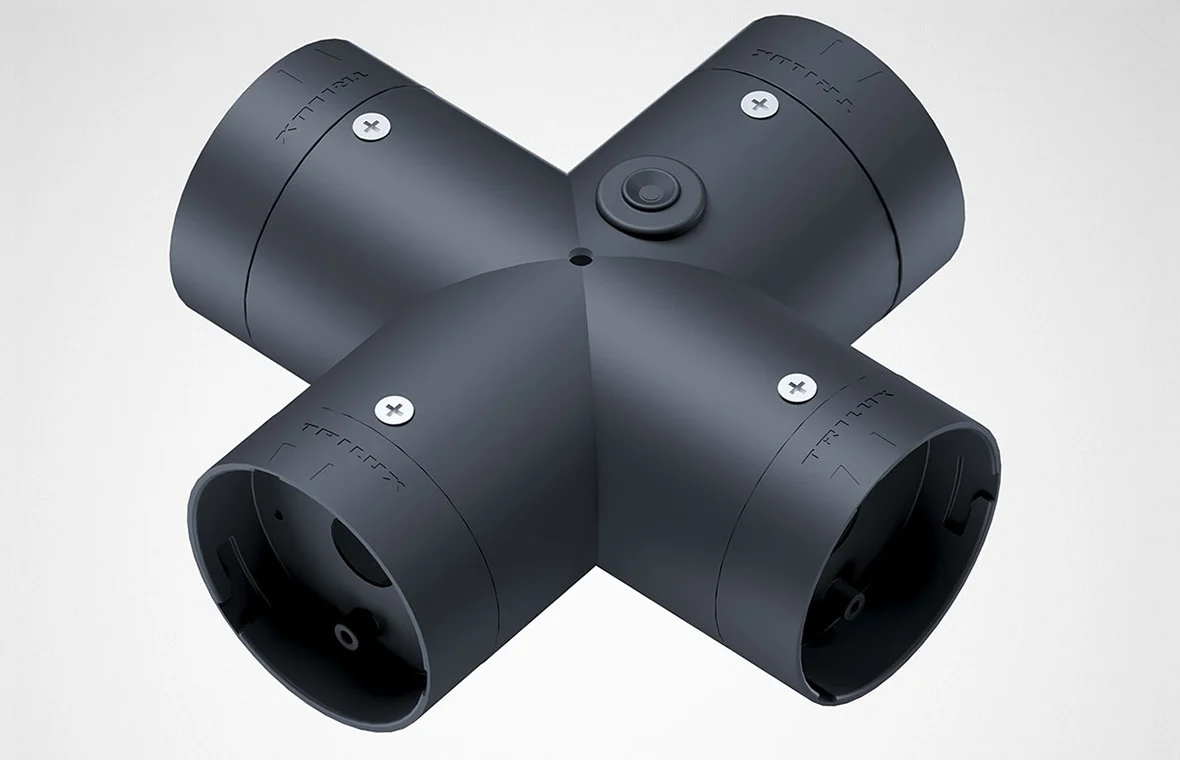

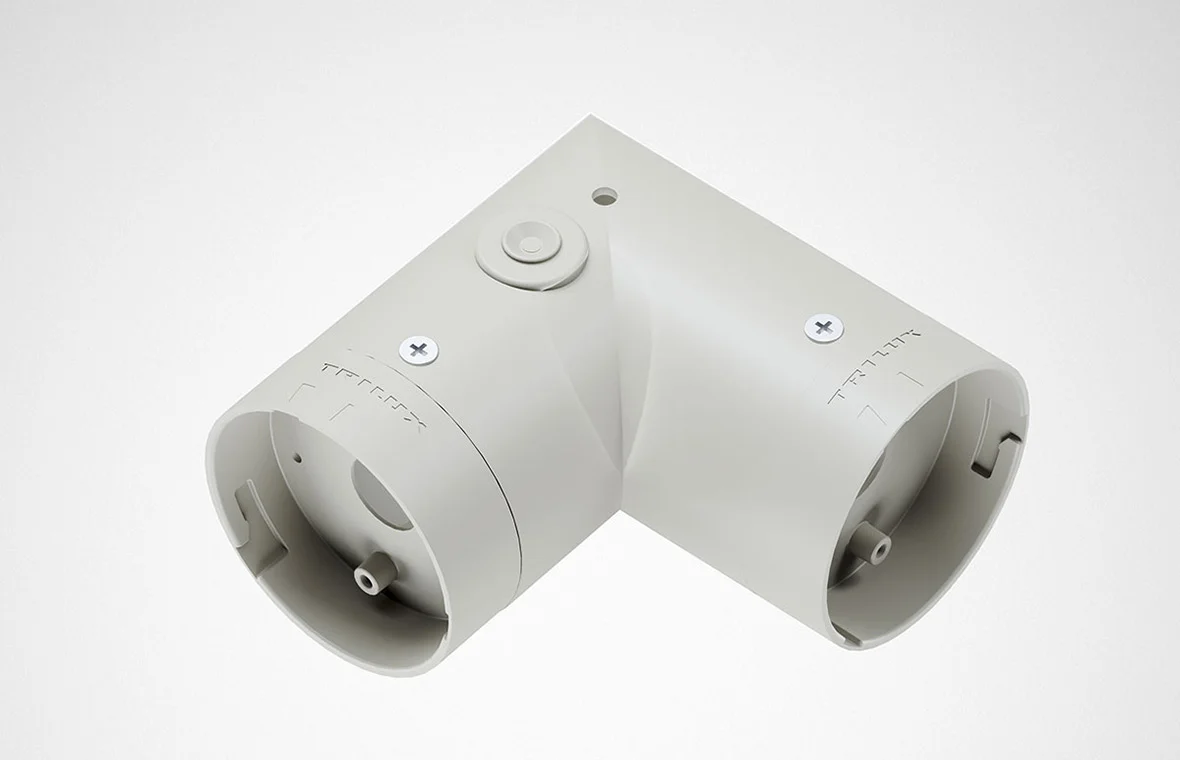

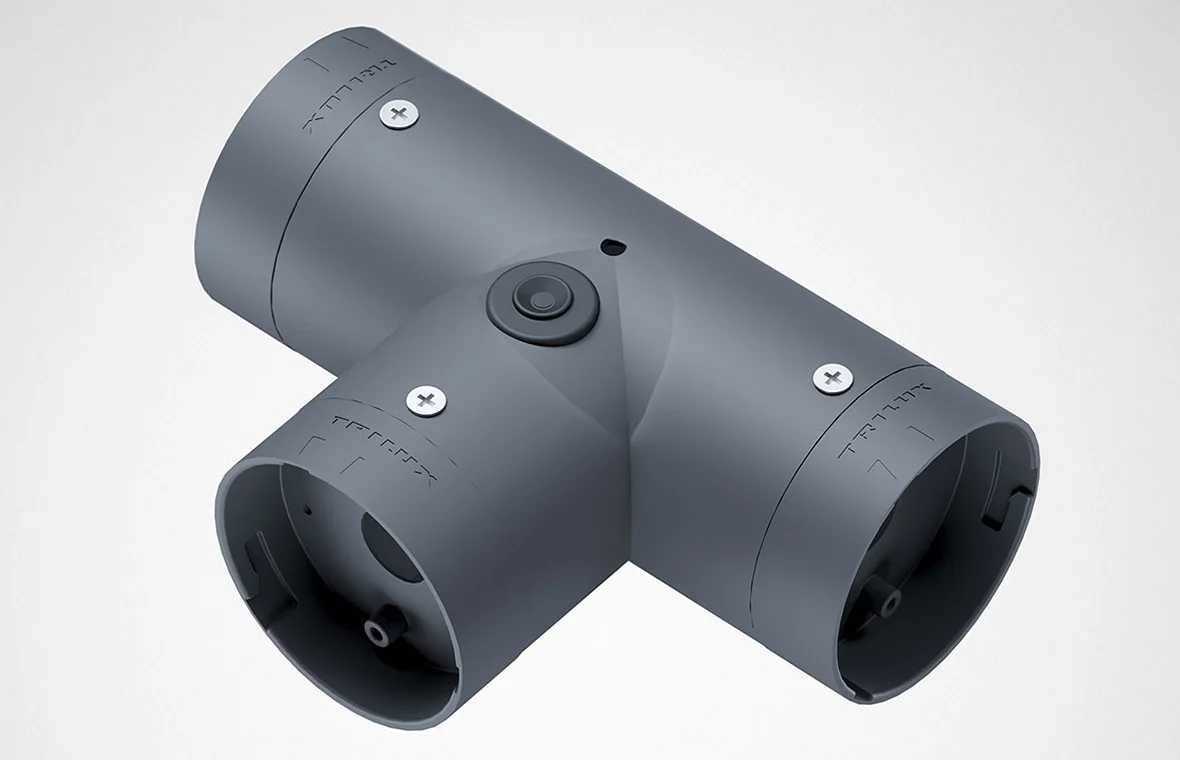

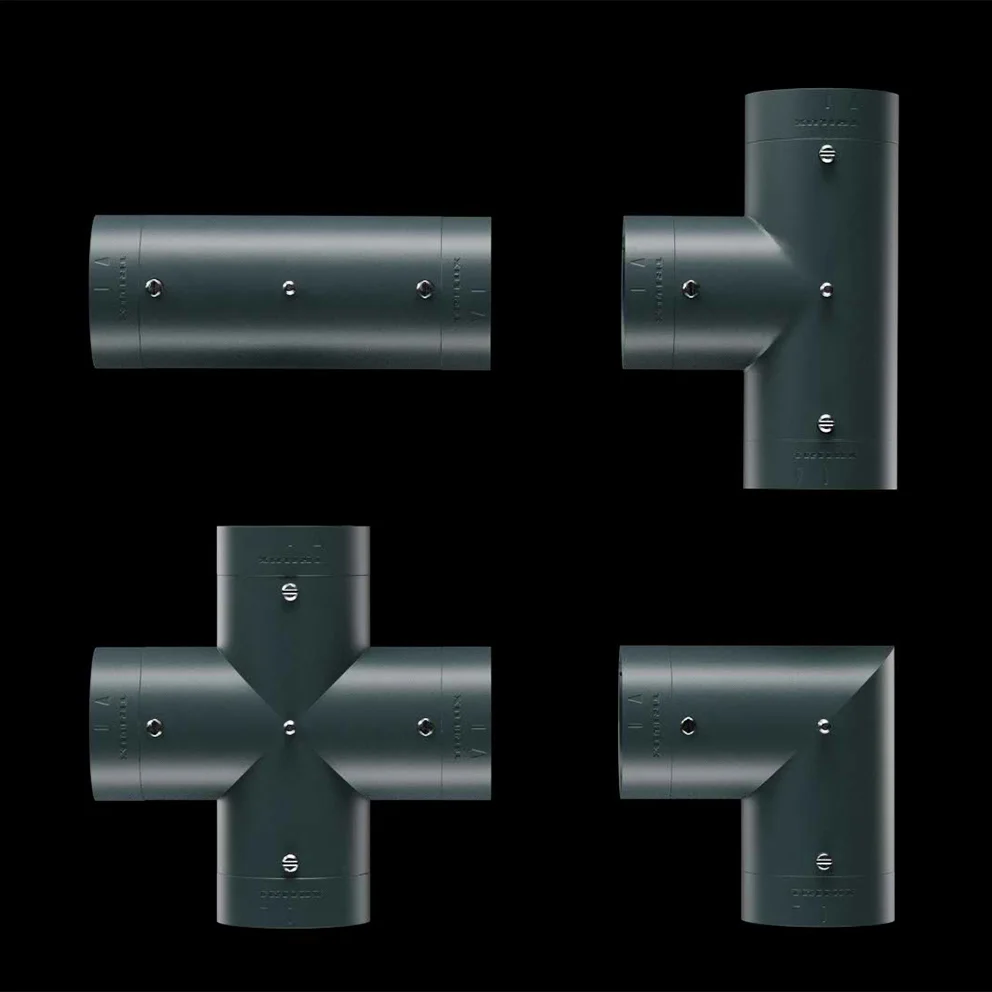

Des raccords en aluminium de qualité (en I, L, T ou X) facilitent l'installation de Tugra en version ligne continue et la création de formes selon vos besoins. Ces raccords sont parfaits à la fois pour suivre l’architecture et la géométrie des espaces et aménager des zones de caractère avec des solutions d'éclairage sur mesure. Ils permettent de créer des concepts globaux dans un design homogène, depuis le site de production jusqu'à la zone d’accueil.
réer des formes, aménager des espaces
Des raccords en aluminium de qualité (en I, L, T ou X) facilitent l'installation de Tugra en version ligne continue et la création de formes selon vos besoins. Ces raccords sont parfaits à la fois pour suivre l’architecture et la géométrie des espaces et aménager des zones de caractère avec des solutions d'éclairage sur mesure. Ils permettent de créer des concepts globaux dans un design homogène, depuis le site de production jusqu'à la zone d’accueil.
Solución de reforma inteligente

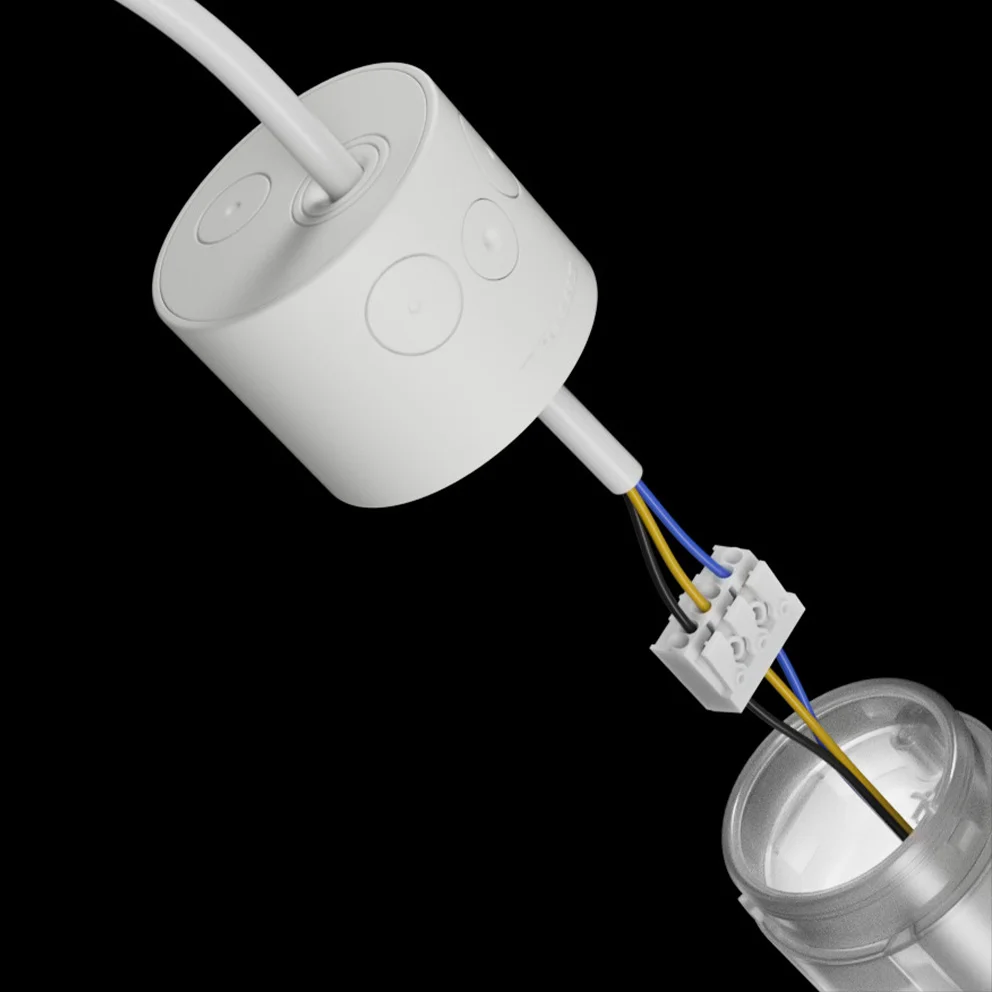

Gracias a su concepto de longitud inteligente, con la Tugra se pueden hacer sustituciones 1:1 con especial facilidad. Además, la luminaria dispone de un canal de montaje continuo para los clips de sujeción, de modo que pueden utilizarse los puntos de montaje existentes. Ideal para quienes tengan grandes planes: con la variante de 2.100 mm se pueden llevar a cabo rápidamente incluso los proyectos de mayor envergadura.
Solución de reforma inteligente
Gracias a su concepto de longitud inteligente, con la Tugra se pueden hacer sustituciones 1:1 con especial facilidad. Además, la luminaria dispone de un canal de montaje continuo para los clips de sujeción, de modo que pueden utilizarse los puntos de montaje existentes. Ideal para quienes tengan grandes planes: con la variante de 2.100 mm se pueden llevar a cabo rápidamente incluso los proyectos de mayor envergadura.
Una nueva tapa final IP66
Pase lo que pase, la Tugra puede con todo. Gracias a la combinación de plástico convencional y material termoplástico de las tapas finales, la Tugra alcanza un grado de protección IP66 incluso en su versión estándar. Y no olvidemos un aspecto muy práctico: hay cinco opciones de alimentación diferentes para la tapa final —por ejemplo, frontal o en la cabeza—. De este modo, se consigue la estanqueidad necesaria incluso sin el habitual pasacable roscado y la instalación resulta más rápida y sencilla.
Una nueva tapa final IP66
Pase lo que pase, la Tugra puede con todo. Gracias a la combinación de plástico convencional y material termoplástico de las tapas finales, la Tugra alcanza un grado de protección IP66 incluso en su versión estándar. Y no olvidemos un aspecto muy práctico: hay cinco opciones de alimentación diferentes para la tapa final —por ejemplo, frontal o en la cabeza—. De este modo, se consigue la estanqueidad necesaria incluso sin el habitual pasacable roscado y la instalación resulta más rápida y sencilla.
-

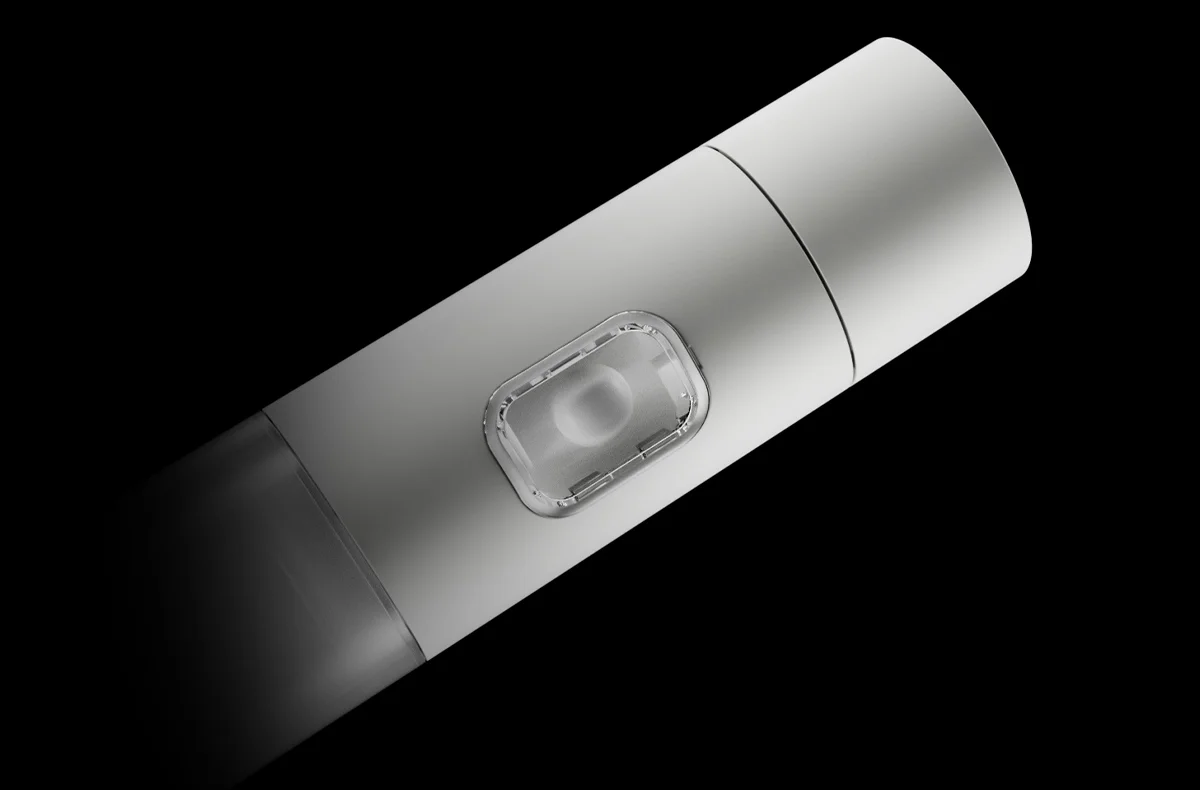

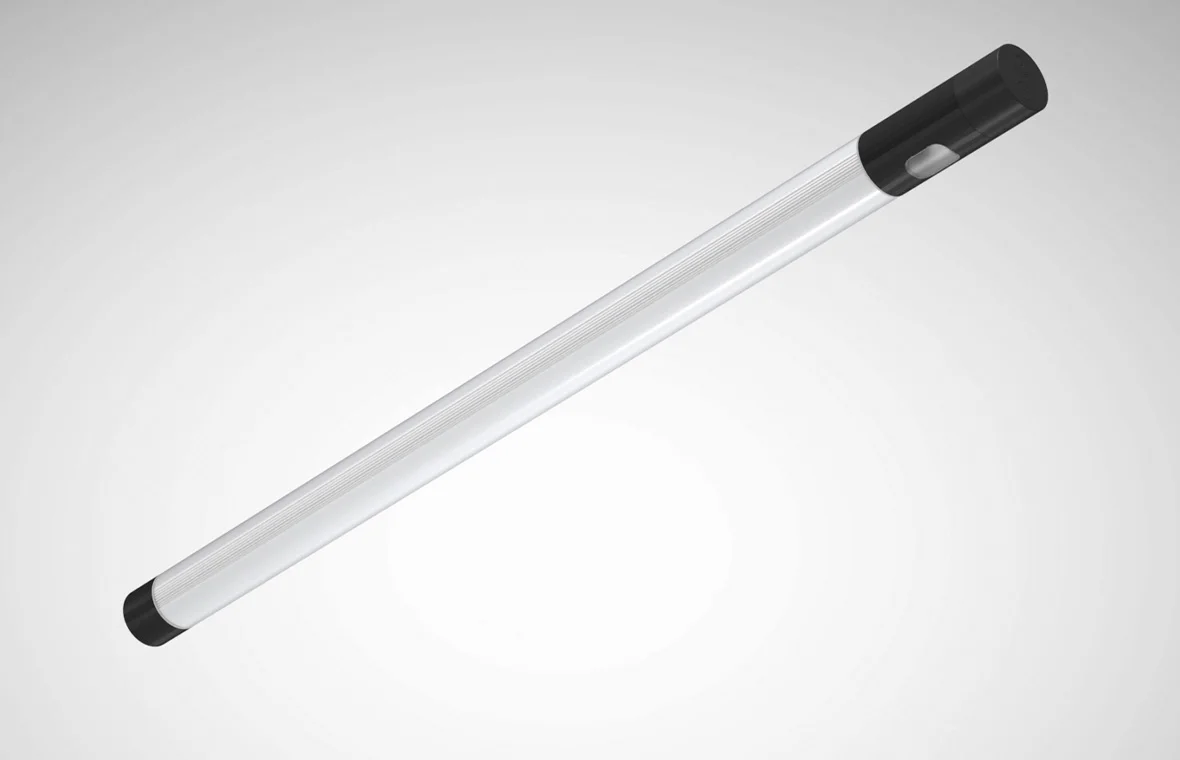

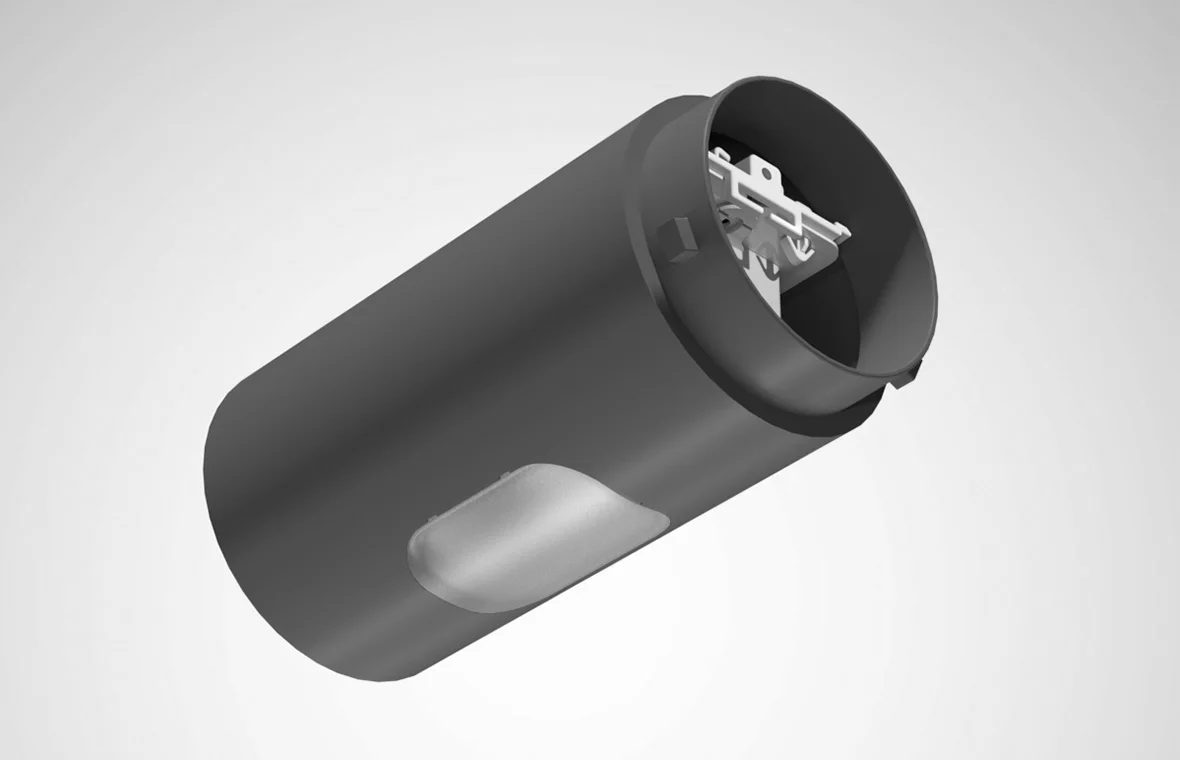

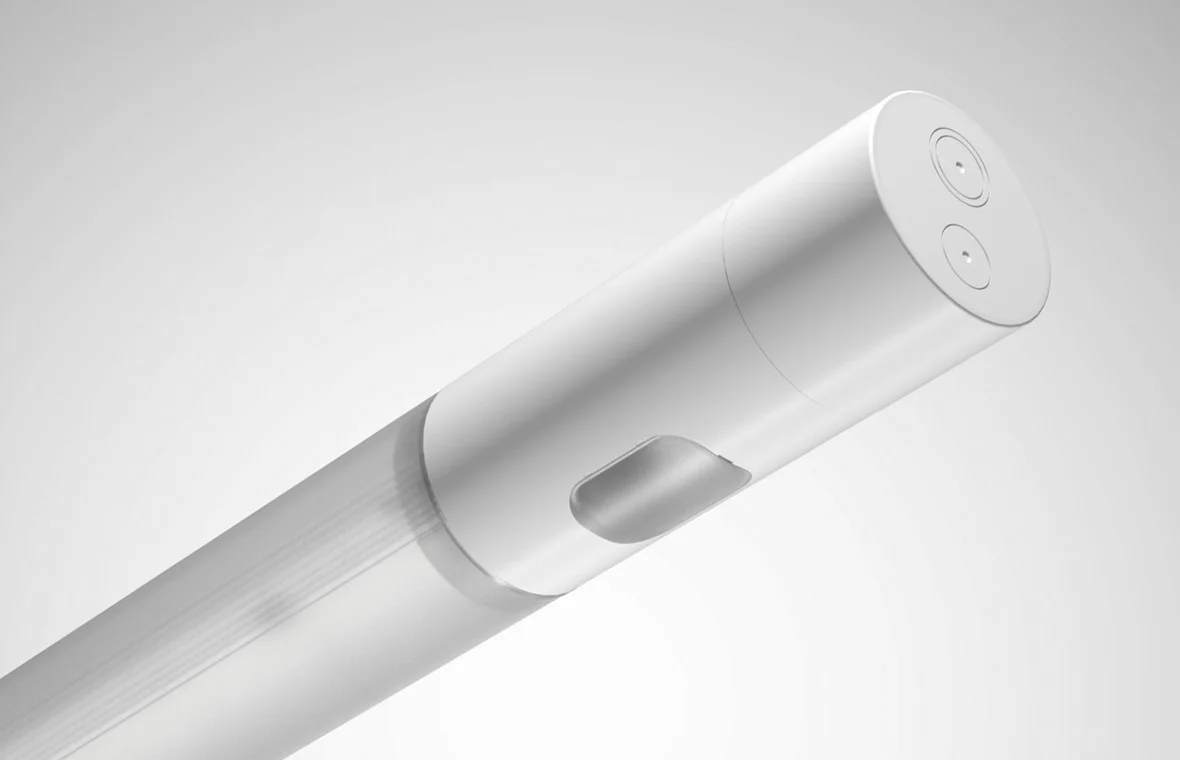

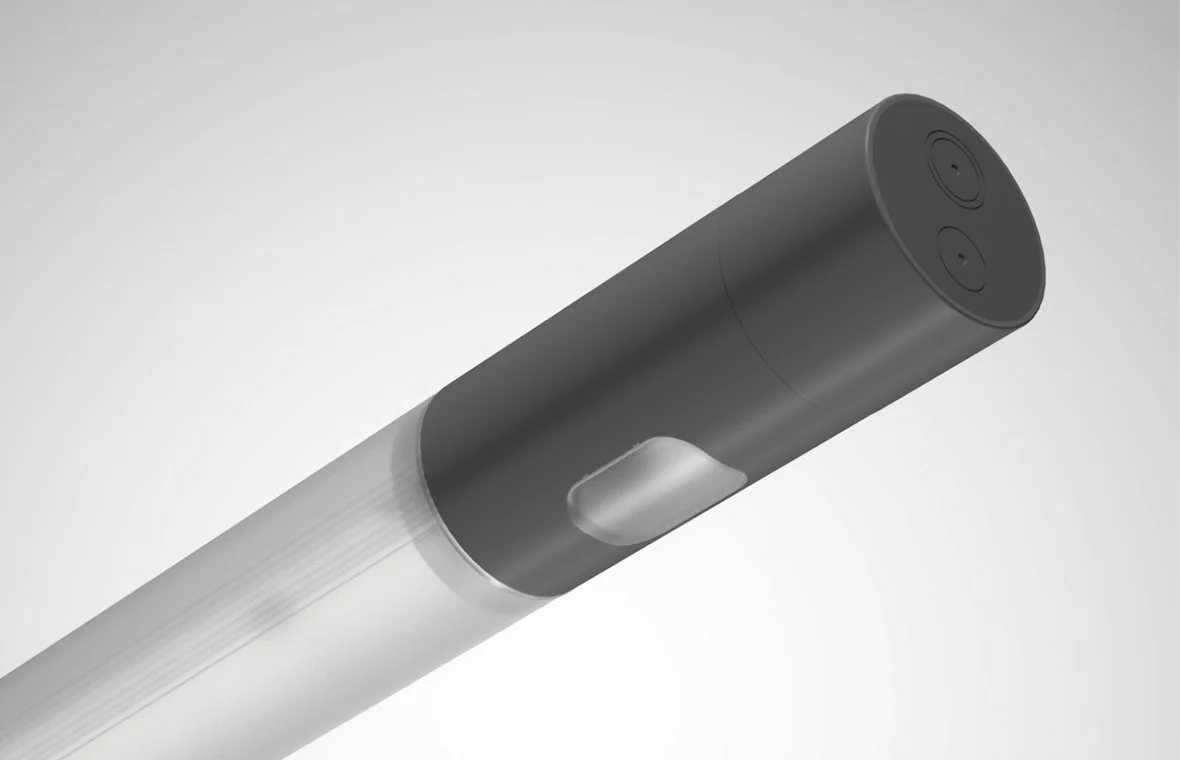

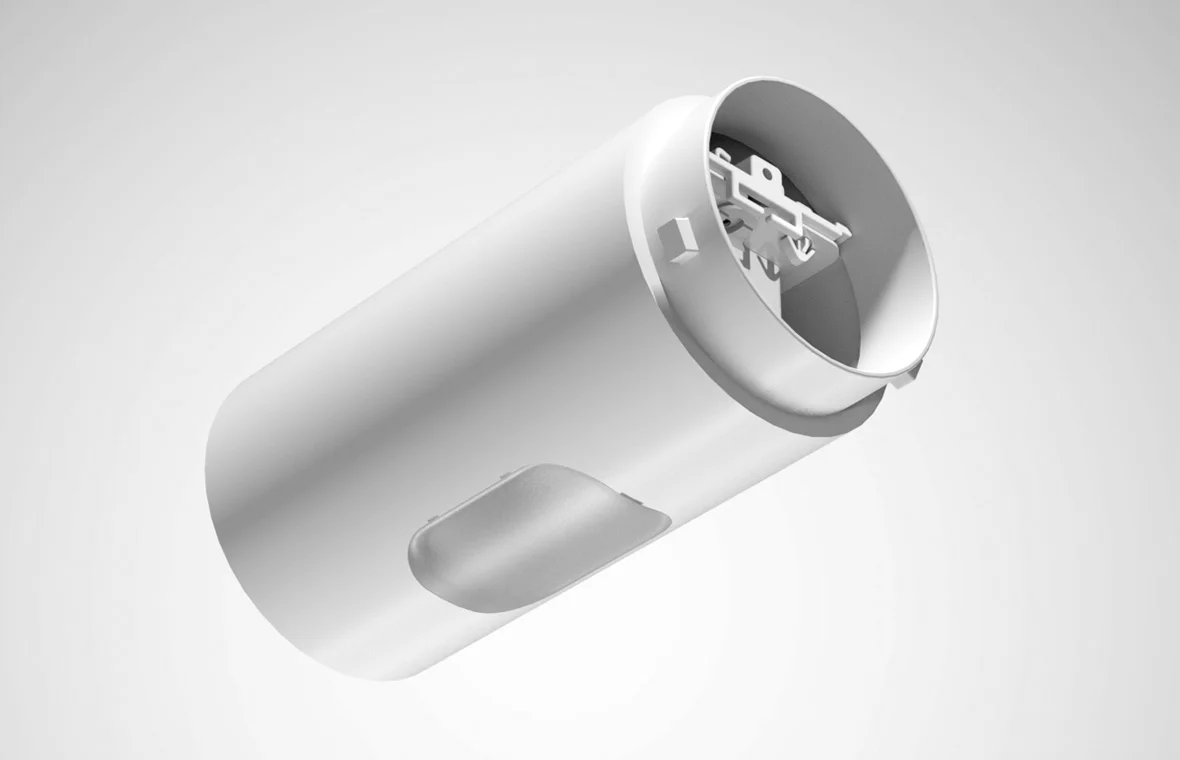

Módulo inteligente con sensores
Si lo desea, la Tugra está disponible con un cabezal inteligente con sensores para, por ejemplo, la detección de personas. El sistema de sensores puede controlar tanto las luminarias individuales como los grupos de luminarias conectados de forma individual, y también puede servir para poner en marcha aplicaciones inteligentes, como la luz acompañante en parkings o aplicaciones logísticas. Las actualizaciones posteriores se realizan de manera rápida y sencilla gracias a las tapas finales.
-

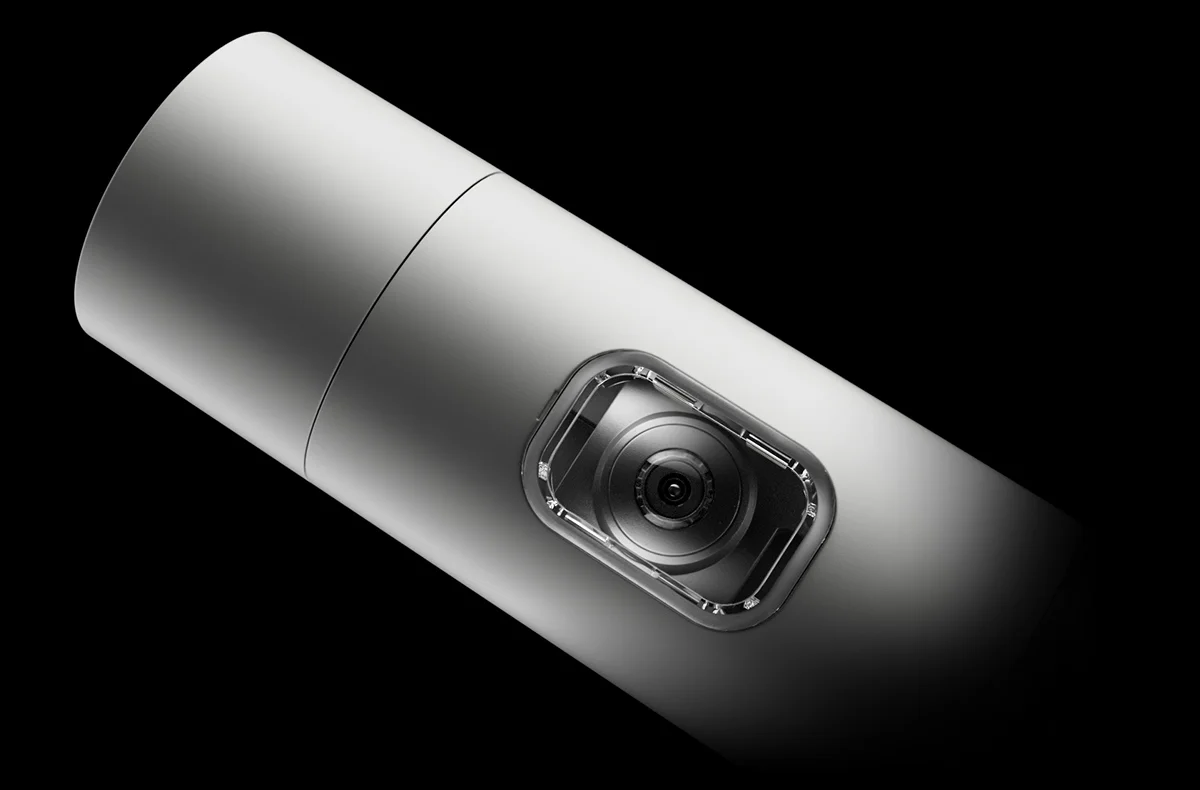

Módulo de cámara
En los parkings e instalaciones logísticas, las cámaras y escáneres 3D proporcionan una gran sensación de seguridad. Si el cliente lo solicita, en los módulos pueden integrarse modelos de cámaras propios.
-

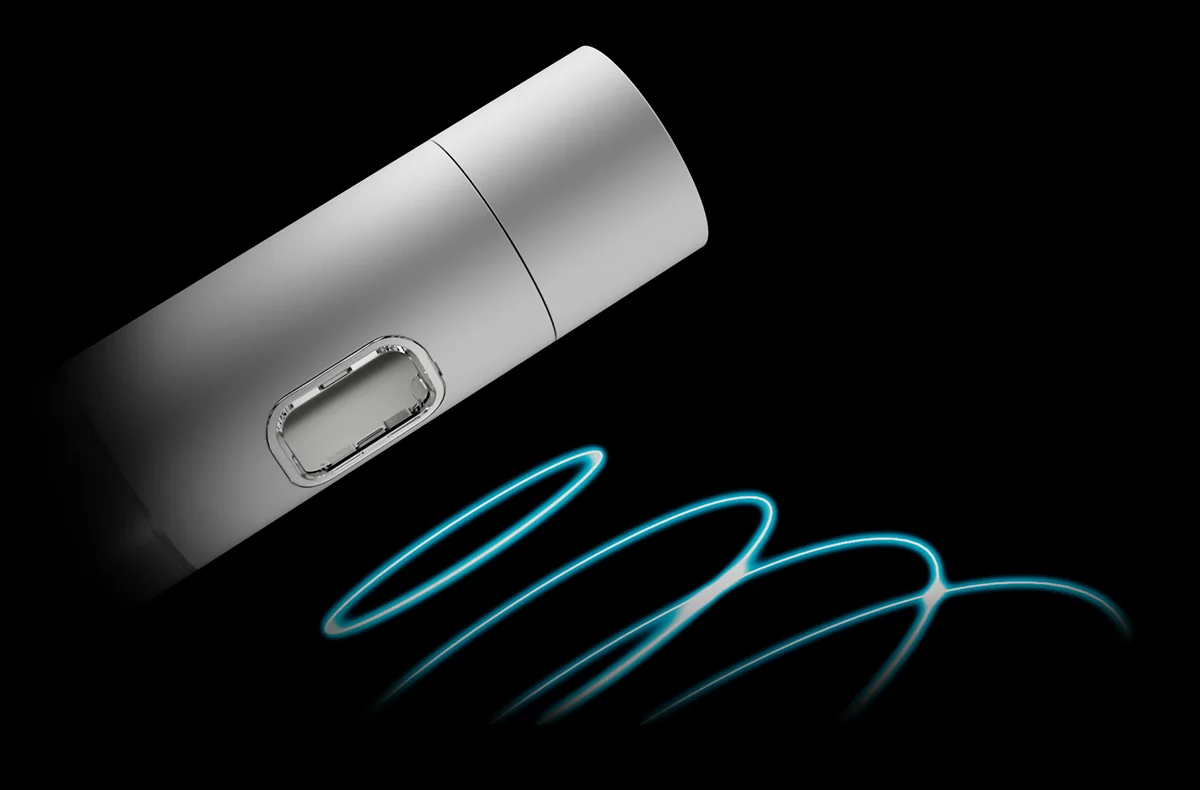

Módulo con repetidor wifi
Gracias a los módulos con repetidor wifi, se puede crear una red wifi estable en todo el espacio, incluso en las condiciones arquitectónicas complejas que se dan, por ejemplo, en parkings o supermercados.
-
Canal de cables integrado y sin barrerasNo hay límites para la flexibilidad y la complejidad: la Tugra cuenta con un canal de cables sin barreras que proporciona el espacio necesario para los cables no relacionados con la iluminación, como los de fibra de vidrio o de material plástico para la transmisión de datos. Pero este espacio también se puede utilizar para el cableado continuo o el alumbrado de emergencia. Así se llega de un extremo a otro de la luminaria en un tiempo récord.
-
Placa de montaje universalPreparada para todo: la placa de montaje universal permite integrar de manera sencilla y flexible en la red de iluminación otros dispositivos, tales como cámaras o rótulos de señalización externos para el alumbrado de emergencia.
-
Diversidad de coloresLa tapa final de la Tugra está disponible como versión estándar en los cuatro colores blanco, gris claro, gris oscuro y negro. Además, las luminarias individuales Tugra también están disponibles como versión personalizada en cualquier color RAL a partir de una tirada de 250 unidades, por ejemplo, individualmente en los colores de la empresa. ¿Tiene alguna pregunta? Sus personas de contacto de TRILUX estarán encantadas de asesorarle, también sobre precios y plazos de entrega.
-
IP69K: resistente y conforme con HACCPHermética, protegida contra la entrada de agua (agua a presión, chorros de vapor) y contra temperaturas de agua elevadas: en su variante IP69K, la Tugra cumple con los elevados estándares de la industria y los requisitos HACCP de la industria alimentaria.
Diseño
Otros aburren, la Tugra convence
La Tugra combina su grado de protección elevado con un nivel estético también excepcional: su forma cilíndrica y unas tapas finales características la llevan a un nuevo nivel de diseño en aplicaciones exigentes, como aparcamientos, almacenes y plantas de producción. Su versión en línea de luz resulta especialmente atractiva. El diseño moderno de la luminaria realza la arquitectura industrial funcional, así como los innovadores espacios de New Work.
Elaborar embalajes y paquetes específicos para cada proyecto minimiza la generación de residuos, mientras que los embalajes sin plástico contribuyen a proteger el medio ambiente
Cuatro colores estándar (blanco, gris claro, gris oscuro y negro), así como pinturas especiales bajo solicitud para una máxima libertad de colores
Máxima flexibilidad en las opciones de montaje: montaje adosado, en suspensión por cable, en la pared, con accesorio de canalización de soporte en la línea continua o con abrazaderas de tubo en lugares más inusuales
Disponible en PC, PMMA o un innovador plástico de origen biológico
-

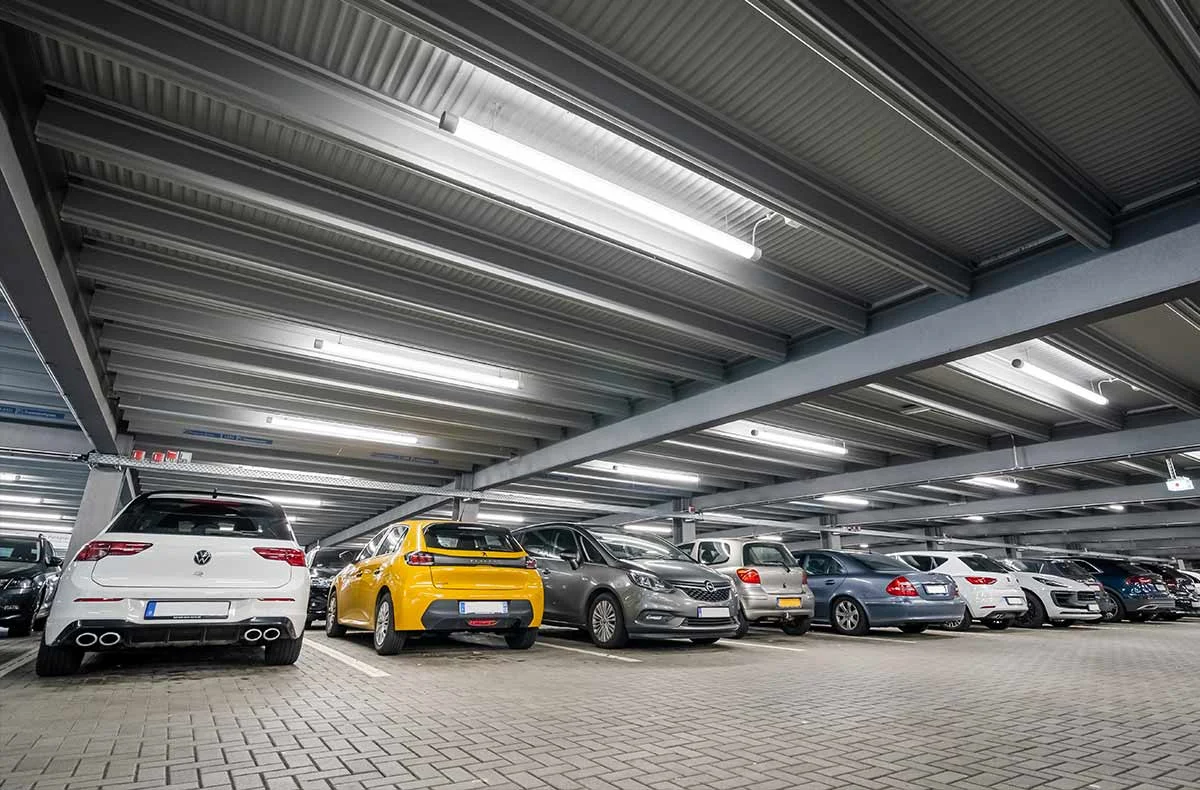

Parking
Diseño y calidad de luz que marcan la diferencia: gracias a sus ópticas de parking con componentes de luz indirecta, un grado de protección elevado y unas funciones inteligentes adicionales, como la gestión de la iluminación y la luz acompañante, la Tugra establece un nuevo estándar en la iluminación de aparcamientos.
-
Logística
Alturas de techo de 6 a 12 metros: la Tugra es perfecta para iluminar almacenes logísticos con estanterías altas y pasillos estrechos gracias a su óptica de haz estrecho. También está disponible en versión inteligente con sensores Highbay de luz acompañante.
-

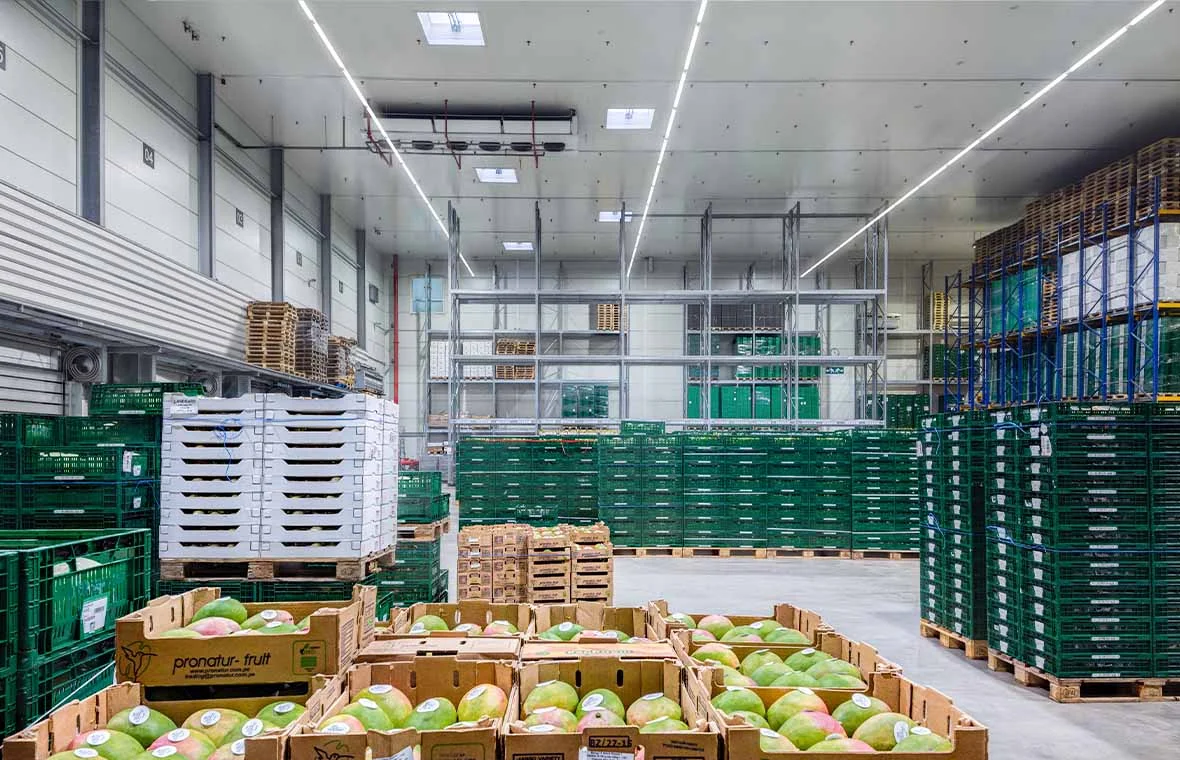

Producción y laboratorios
La Tugra es capaz de hacer frente al calor, al frío y a las vibraciones con la misma fiabilidad que al polvo y la humedad, y convence al aportar la máxima calidad de luz (CRI90) incluso en aplicaciones exigentes, como la producción de alimentos.
-

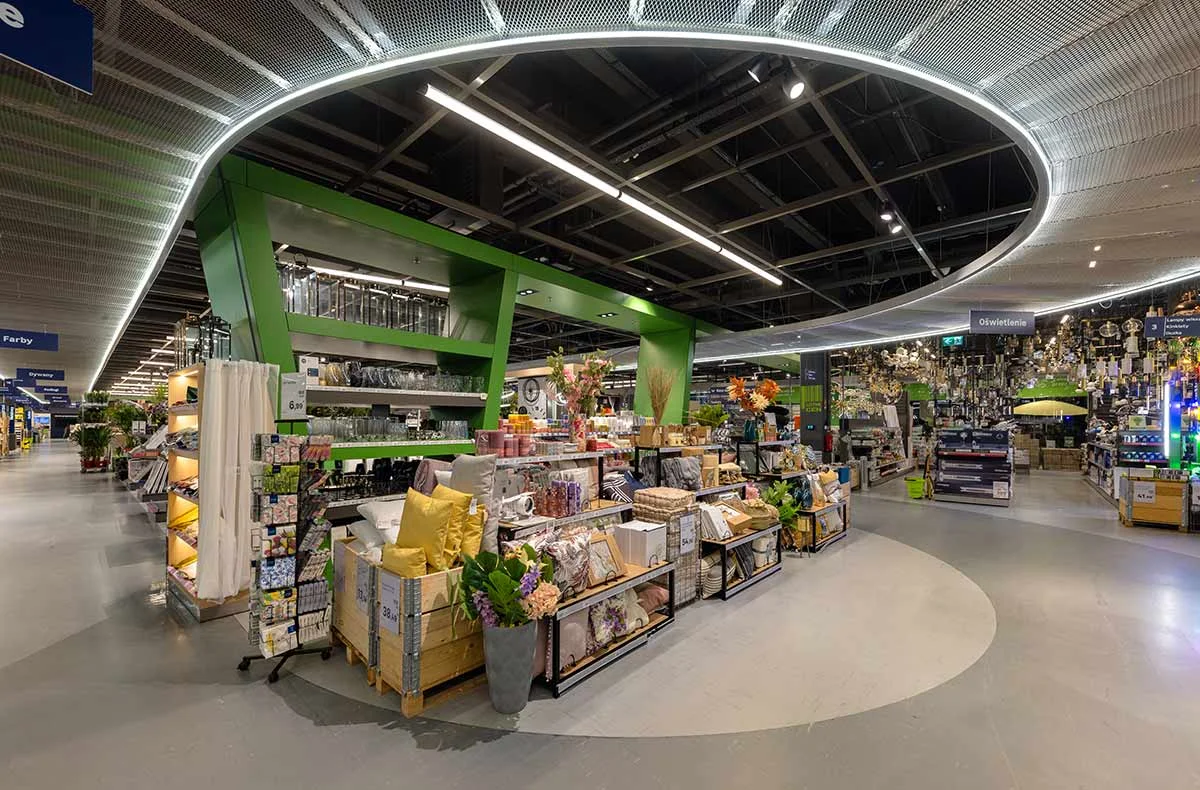

Comercio minorista
La iluminación ayuda a vender: la Tugra convence con su iluminación a medida para el comercio minorista, por ejemplo, con el Efficient White para una mejor presentación de los productos o el UGR19 en la zona de cajas. Y a esto se suma su diseño, atractivo e inconfundible. Los módulos IoT opcionales anuncian el futuro del comercio minorista.
-

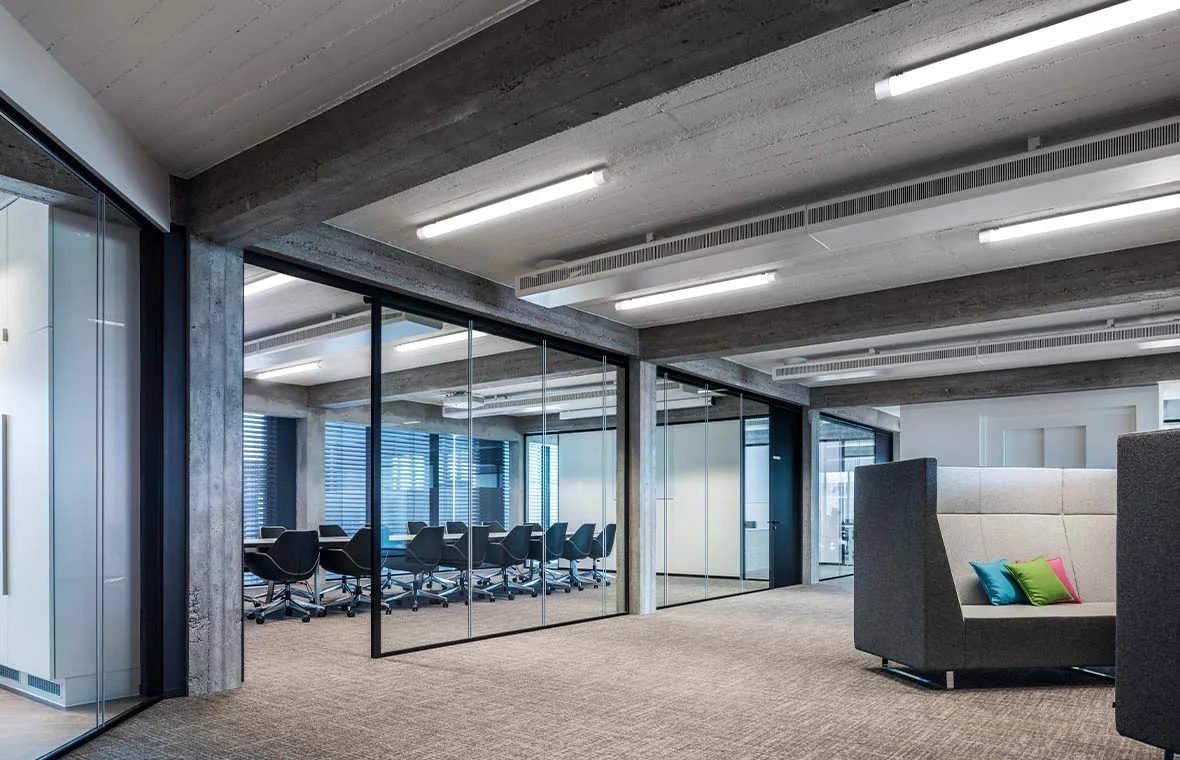

Oficinas
El diseño de la Tugra armoniza a la perfección con el encanto industrial de las modernas arquitecturas New Work. Su gran calidad de luz (UGR19) la convierten en la solución idónea incluso para puestos de trabajo con pantallas, y sus módulos IoT contribuyen a la digitalización de la oficina.
-

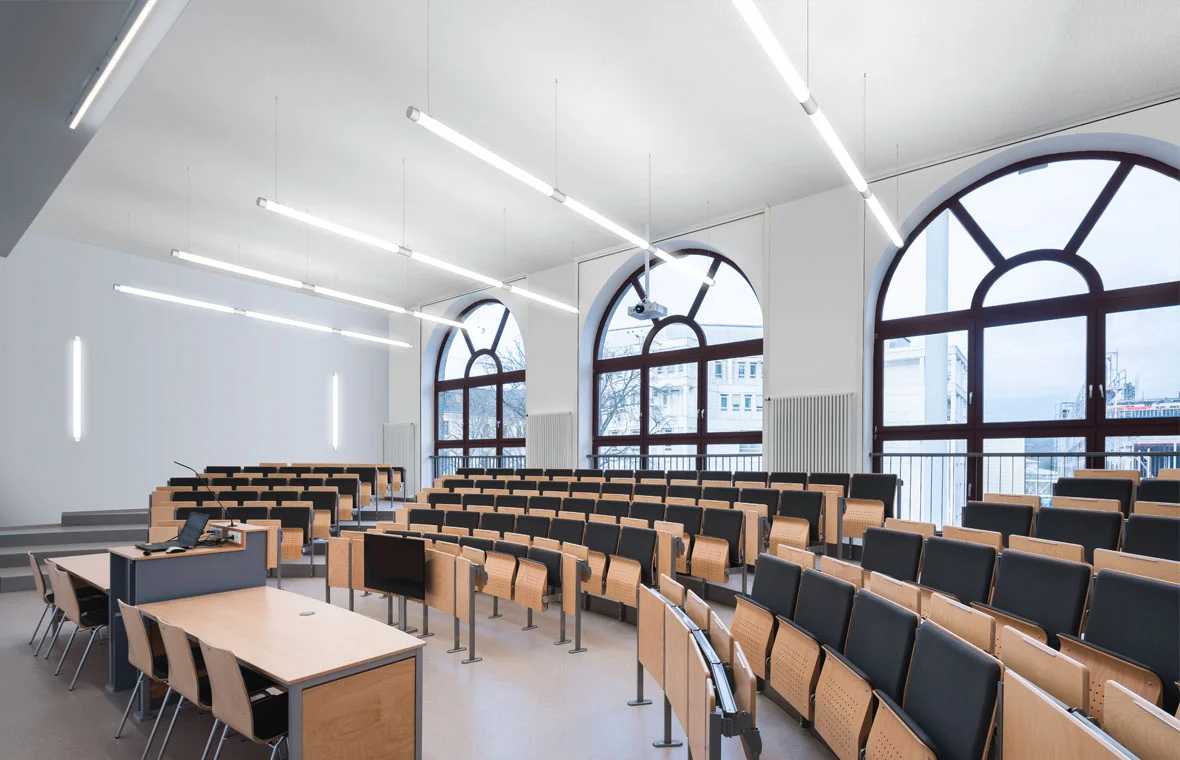

Educación
Gran calidad de luz, ópticas a medida —por ejemplo, para una iluminación asimétrica de la pizarra— y opciones de montaje flexibles: estas características hacen de la Tugra una solución integral para escuelas, universidades y otros centros educativos.
-

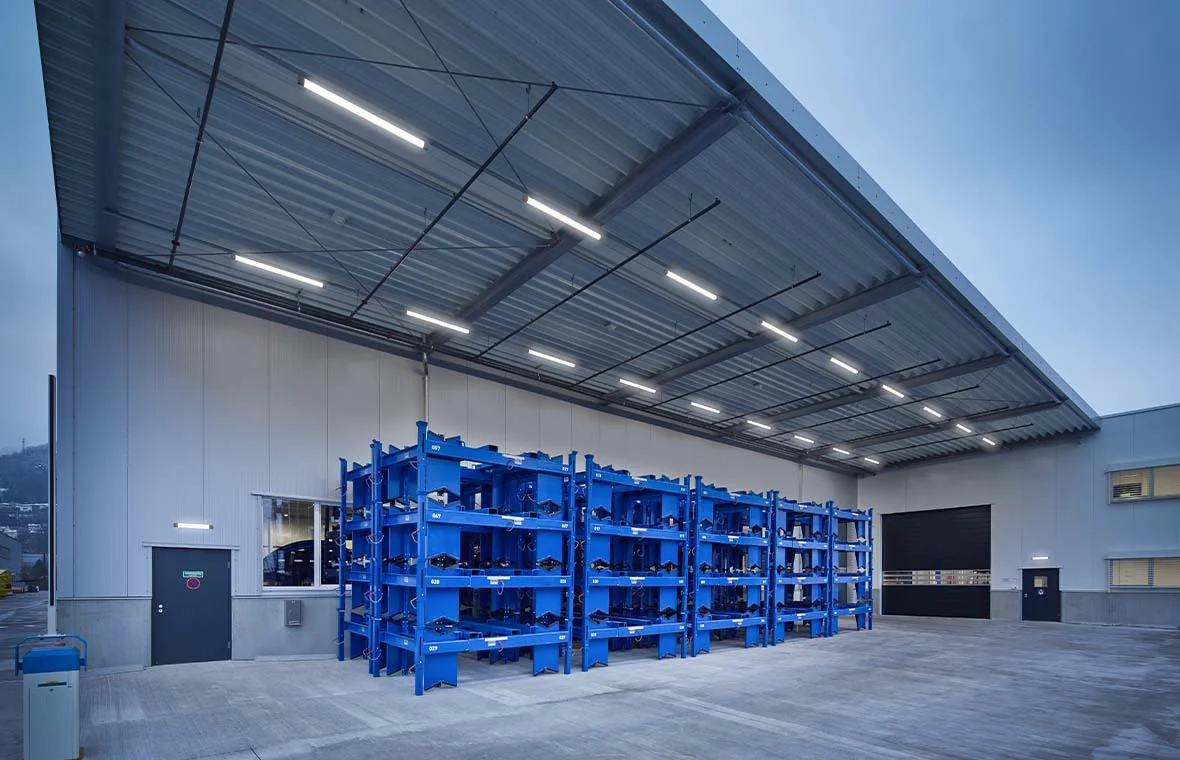

Exteriores
Ideal para conceptos de iluminación integrales más allá de los límites del edificio: con un grado de protección IP66 (opcionalmente IP69K), la Tugra también es adecuada para zonas exteriores cercanas a edificios, como las entradas y salidas o las zonas cubiertas.
-

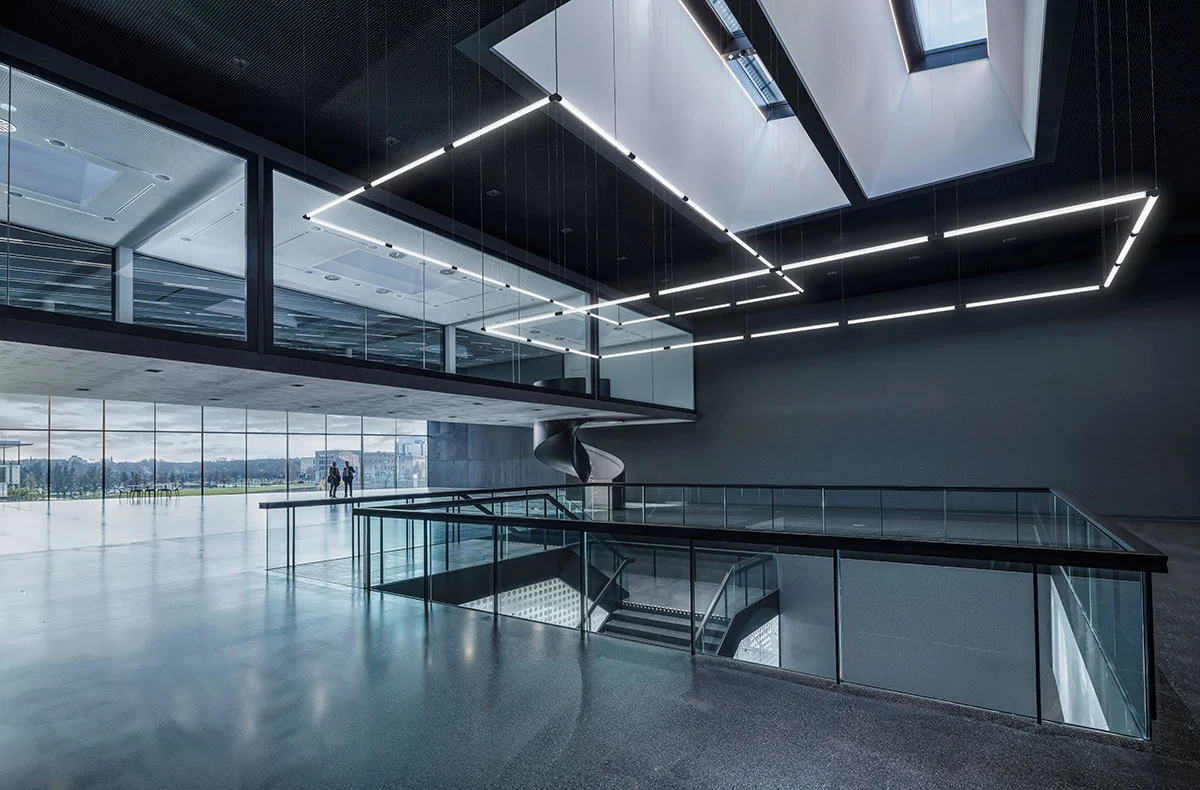

Zonas más representativas
El uso de conectores de aluminio de alta calidad (I, L, T, X) abre un amplio abanico de posibilidades para diseñar no sólo filas continuas lineales, sino también creativas formas bidimensionales. Esto permite tener en cuenta las condiciones arquitectónicas y la geometría de las estancias y equipar zonas más representativas con instalaciones de iluminación personalizadas. De este modo, pueden desarrollarse conceptos de diseño coherentes que garanticen un diseño uniforme de las luminarias desde la producción hasta la zona de recepción y den a la empresa una imagen global armoniosa.
| Diámetro de la luminaria: | 75 mm |
| Longitudes: | 300 mm, 600 mm, 900 mm, 1.200 mm, 1.500 mm, 1.800 mm, 2.100 mm, 3.000 mm |
| Eficiencia energética: | hasta 160 lm/Whasta 189 lm/W (HE+)HE; HE+ (Industria) hasta 190 lm/W |
| Paquetes de flujo luminoso basados en diferentes longitudes: | 1.200 lm, disponible para las siguientes longitudes de luminaria: 32.300 lm, disponible para las siguientes longitudes de luminaria: 63.000 lm , disponible para las siguientes longitudes de luminaria: 93.400 lm, disponible para las siguientes longitudes de luminaria: 123.800 lm, disponible para las siguientes longitudes de luminaria: 124.200 lm, disponible para las siguientes longitudes de luminaria: 154.500 lm, disponible para las siguientes longitudes de luminaria: 12, 18 4.700 lm, disponible para las siguientes longitudes de luminaria: 155.000 lm, disponible para las siguientes longitudes de luminaria: 12, 18, 15, 21, 305.500 lm, disponible para las siguientes longitudes de luminaria: 155.600 lm, disponible para las siguientes longitudes de luminaria: 185.800 lm, disponible para las siguientes longitudes de luminaria: 216.000 lm, disponible para las siguientes longitudes de luminaria: 15, 186.400 lm, disponible para las siguientes longitudes de luminaria: 15, 18, 21, 307.000 lm, disponible para las siguientes longitudes de luminaria: 18, 218.000 lm, disponible para las siguientes longitudes de luminaria: 12, 15, 18, 21, 309.000 lm, disponible para las siguientes longitudes de luminaria: 2110.000 lm, disponible para las siguientes longitudes de luminaria: 15, 18, 2112.500 lm, disponible para las siguientes longitudes de luminaria: 18, 2115.000 lm, disponible para las siguientes longitudes de luminaria: 18, 2117.000 lm, disponible para las siguientes longitudes de luminaria: 21 |
| Vida útil: | Estándar 50 000 h/L80/tq 25 °CHE 70.000 h / L80 / tq 25°CHE+ 100.000 h / L80 / tq 25°C |
| Temperaturas de color: | 3.000 K4.000 K6.500 KTunable White (2.700 - 6.500 K)RGBW |
| Reproducción cromática: | Ra >80Ra >90 |
| Ópticas: | PL - Distribución luminosa lambertianaPN - Distribución luminosa intensivaPW - Distribución luminosa extensivaPVW - Distribución luminosa muy extensivaPXW - Distribución luminosa extremadamente extensivaPAW - Distribución luminosa asimétricaPW19 - Distribución luminosa extensiva conforme a la clasificación UGR (EN 12464-1) < 19. Apto para el trabajo con pantallas según la norma EN 12464-1PW19-IL - Distribución luminosa extensiva conforme a la clasificación UGR (EN 12464-1) < 19. Apto para el trabajo con pantallas según la norma EN 12464-1. Con componente indirecto decorativo para la iluminación del techo |
| Grado de protección: | IP66; IP69K |
| Material: | PC; PMMA |
| Temperatura ambiente: | -20 °C hasta 35 °C-40 °C hasta 45 °C (HE+) |
| Distancias de suspensión: | hasta 3,5 m |
| Módulos inteligentes e integración IOT: | Sensor HFS ET/ETDD en el cabezal final o conector para línea continuaMódulo LiveLink Swarmsens en el cabezal final o conector para línea continuaControlador LiveLink Wireless en la luminariaBatería de alumbrado de emergencia de 3 h en la luminaria |
| Tipo de montaje: | Montaje adosado, en pared y suspendido como luminaria individual o línea continua |
| Colores de los cabezales finales, conectores y módulos inteligentes: | 01 blanco (RAL9016)05 negro (RAL9005)23 gris claro (RAL 7035)C2 gris antracita (RAL7016) |

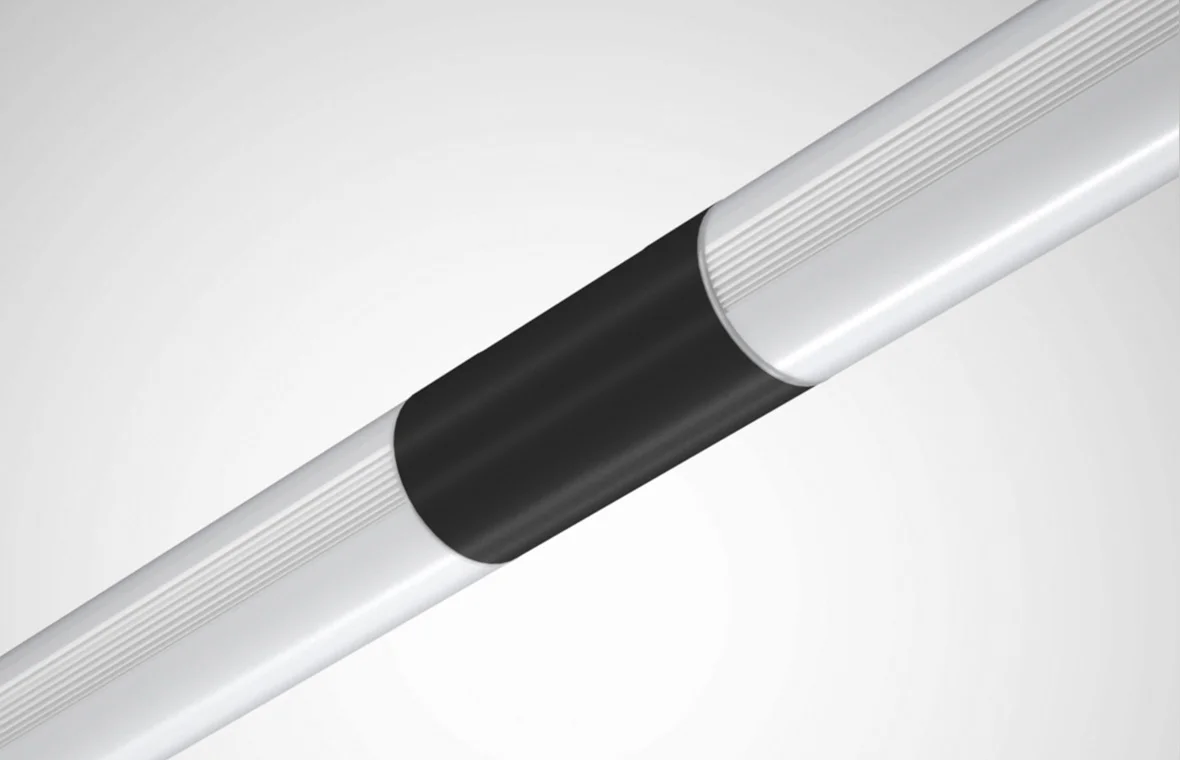

| Conector de diseño: | Conectores I, L, T y X de aluminio con revestimento de textura en mate |
