Tugra

Connecting Spaces

Wertiges, zeitloses Design für lineare Leuchtenkonzepte mit hoher Schutzart. Höchste Variabilität und Skalierbarkeit bei Leistungen, Optiken und Längen. Modulare, smarte Zusatzfunktionen kombiniert mit maximaler Effizienz für Einzelleuchten und Lichtlinien. Innovative Anschlussmöglichkeiten und eine einfache Montage

Perfektes Licht

Dank der Varizon®-Technologie lassen sich mit der Tugra insgesamt acht verschiedene Lichtverteilungen realisieren. Basierend auf Primäroptiken, Prismen im Leuchtenprofil und Prismenfolien lässt sich die Tugra passgenau konfigurieren, um anwendungsspezifisch maximale Lichtqualität zu gewährleisten. Qualitätsmerkmale wie UGR19 und die Bildschirmarbeitsplatztauglichkeit (BAP) können so ebenfalls umgesetzt werden. Hochwertige LEDs mit einer exzellenten Farbwiedergabe (CRI 90) garantieren eine Lichtqualität auf allerhöchstem Niveau, optional erhältliche Lichteinheiten mit Indirektanteil ermöglichen eine zusätzliche Deckenaufhellung.

Perfektes Licht

Dank der Varizon®-Technologie lassen sich mit der Tugra insgesamt acht verschiedene Lichtverteilungen realisieren. Basierend auf Primäroptiken, Prismen im Leuchtenprofil und Prismenfolien lässt sich die Tugra passgenau konfigurieren, um anwendungsspezifisch maximale Lichtqualität zu gewährleisten. Qualitätsmerkmale wie UGR19 und die Bildschirmarbeitsplatztauglichkeit (BAP) können so ebenfalls umgesetzt werden. Hochwertige LEDs mit einer exzellenten Farbwiedergabe (CRI 90) garantieren eine Lichtqualität auf allerhöchstem Niveau, optional erhältliche Lichteinheiten mit Indirektanteil ermöglichen eine zusätzliche Deckenaufhellung.

Um Längen flexibler

Egal, wie groß oder klein der Raum ist – durch ein extrem flexibles Längenkonzept passt sich die Tugra perfekt an jede Raumgröße an, wahlweise als Einzelleuchte oder Lichtlinie. Zur Wahl stehen sieben verschiedene Modulgrößen, die in 300 mm Schritten wachsen und sich frei kombinieren lassen – angefangen bei der kompakten 300 mm Variante bis hin zum größten 2.100 mm Modul. Besonders clever: Alle Modulgrößen sind wahlweise als Leuchte oder Blindstück erhältlich, ideal für passgenau konfigurierte Lichtlinien.

Um Längen flexibler

Egal, wie groß oder klein der Raum ist – durch ein extrem flexibles Längenkonzept passt sich die Tugra perfekt an jede Raumgröße an, wahlweise als Einzelleuchte oder Lichtlinie. Zur Wahl stehen sieben verschiedene Modulgrößen, die in 300 mm Schritten wachsen und sich frei kombinieren lassen – angefangen bei der kompakten 300 mm Variante bis hin zum größten 2.100 mm Modul. Besonders clever: Alle Modulgrößen sind wahlweise als Leuchte oder Blindstück erhältlich, ideal für passgenau konfigurierte Lichtlinien.

Formen schaffen, Räume gestalten

Dank hochwertiger Aluminium-Verbindungsstücke (I, L, T, X) lassen sich mit Tugra nicht nur lineare Lichtbänder, sondern auch zweidimensionale Formen umsetzen. Ideal etwa, um der Architektur und Raumgeometrie zu folgen und repräsentative Bereiche mit individuellen Lichtinstallationen zu gestalten. Das ermöglicht ganzheitliche Konzepte mit nur einem Leuchtendesign von der Produktion bis zum Empfangsbereich. ​

Formen schaffen, Räume gestalten

Dank hochwertiger Aluminium-Verbindungsstücke (I, L, T, X) lassen sich mit Tugra nicht nur lineare Lichtbänder, sondern auch zweidimensionale Formen umsetzen. Ideal etwa, um der Architektur und Raumgeometrie zu folgen und repräsentative Bereiche mit individuellen Lichtinstallationen zu gestalten. Das ermöglicht ganzheitliche Konzepte mit nur einem Leuchtendesign von der Produktion bis zum Empfangsbereich. ​

Smarte Sanierungslösung

Dank des intelligenten Längenkonzepts lassen sich mit der Tugra 1:1 Sanierungen besonders einfach umsetzen. Passend dazu besitzt die Leuchte eine durchgängige Montagerinne für die Halteclips, so dass vorhandene Montagepunkte genutzt werden können. Ideal für alle, die sich Großes vorgenommen haben: Mit der 2.100 mm Variante sind selbst umfangreiche Projekte schnell umgesetzt.

Smarte Sanierungslösung

Dank des intelligenten Längenkonzepts lassen sich mit der Tugra 1:1 Sanierungen besonders einfach umsetzen. Passend dazu besitzt die Leuchte eine durchgängige Montagerinne für die Halteclips, so dass vorhandene Montagepunkte genutzt werden können. Ideal für alle, die sich Großes vorgenommen haben: Mit der 2.100 mm Variante sind selbst umfangreiche Projekte schnell umgesetzt.

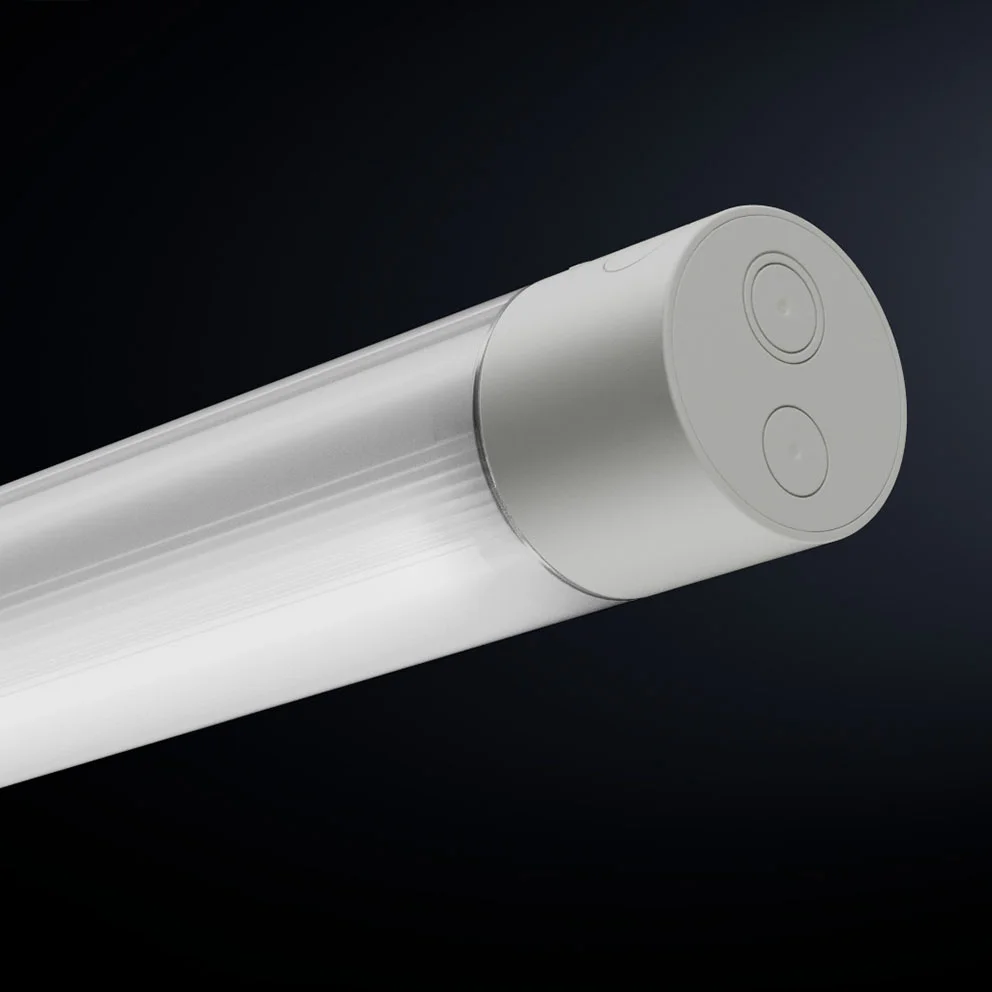

IP66-Endkappe neu gedacht

Komme, was da wolle – die Tugra hält dicht. Durch die Kombination aus konventionellem Kunststoff und thermoplastischem Material für die Endkappen erreicht die Tugra bereits als Standardausführung die Schutzart IP66. Praktisch: Die Endkappe bietet fünf verschiedene Einspeisungsoptionen – z. B. stirn- und kopfseitig – und erreicht auch ohne klassischen Würgenippel die erforderliche Dichtigkeit. Das vereinfacht und beschleunigt die Installation.

IP66-Endkappe neu gedacht

Komme, was da wolle – die Tugra hält dicht. Durch die Kombination aus konventionellem Kunststoff und thermoplastischem Material für die Endkappen erreicht die Tugra bereits als Standardausführung die Schutzart IP66. Praktisch: Die Endkappe bietet fünf verschiedene Einspeisungsoptionen – z. B. stirn- und kopfseitig – und erreicht auch ohne klassischen Würgenippel die erforderliche Dichtigkeit. Das vereinfacht und beschleunigt die Installation.

  • Smartes Modul mit Sensorik



    Auf Wunsch ist die Tugra mit einem intelligenten Kopfstück mit Sensorik erhältlich, z.B. zur Personenerfassung. Dabei steuert die Sensorik wahlweise die Einzelleuchte oder individuell angeschlossene Leuchtengruppen und kann auch smarte Anwendungen wie mitlaufendes Licht in Parkhäusern und Logistikanwendungen umsetzen. Eine nachträgliche Umrüstung ist über die Endkappen schnell und einfach erledigt.

  • Modul mit Kamera

    Kameras bzw. 3D-Scanner sorgen in Parkhäusern und Logistik-Bereichen für ein hohes Sicherheitsgefühl. Auf Wunsch können kundenspezifische Kameramodelle in die Module integriert werden.

  • Modul mit WiFi-Repeater



    Über ein Modul mit WiFi-Repeater lässt sich auch unter schwierigen architektonischen Rahmenbedingungen ein stabiles WLAN bis in den letzten Winkel umsetzen – beispielsweise in Parkhäusern oder Supermärkten.

  • Integrierter barrierefreier Kabelkanal

    Der Flexibilität und Komplexität sind keine Grenzen gesetzt: Ein barriere­freier Kabelkanal in der Tugra bietet den benötigten Freiraum für beleuchtungs­fremde Kabel, z.B. Glasfaser- oder POF-Lösungen zur Daten­übertragung. Aber auch für die Nutzung zur Durch­gangs- oder Not­licht­verdrahtung bietet der integrierte Kabel­kanal entsprechenden Frei­raum, um in Rekordzeit von einem Ende der Leuchte zum anderen zu gelangen.

  • Universelle Montageplatte

    Für jeden Job zu haben: Eine universelle Montage­platte ermöglicht die einfache und flexible Integration weiterer Gewerke in das Beleuchtungs­netzwerk, beispielsweise externe Notlicht-Hinweis­schilder oder Kameras.

  • Farbenvielfalt

    Die Endkappe der Tugra ist als Standard-Version in den vier Farben Weiß, Hellgrau, Dunkelgrau und Schwarz erhältlich. Darüber hinaus sind Tugra Einzelleuchten ab einer Auflage von 250 Stück auch als Sonderanfertigung in jeder RAL-Farbe möglich - beispielsweise individuell in Unternehmensfarben. Sie haben Fragen? Ihre TRILUX An­sprech­partner­*innen beraten Sie gern, auch zu Preisen und Lieferzeiten.

  • IP69K – von Härtefall bis HACCP

    Staubdicht, gegen das Eindringen von Wasser (Hochdruck, Dampfstrahl) und gegen hohe Wassertemperaturen geschützt – als IP69K-Variante erfüllt die Tugra hohe Industriestandards und die HACCP-Anforderungen an die Lebensmittelindustrie.

Design

Überzeugt, wo andere langweilen

Die Tugra verbindet eine hohe Schutzart mit einem ebenso hohen ästhetischen Anspruch: Mit ihrer zylindrischen Bauform und den charakteristischen Endkappen bringt die Tugra ein neues Design-Niveau in anspruchsvolle Anwendungen wie Parkhäuser, Lager- und Produktionsstätten. Besonders attraktiv: die Tugra als Lichtlinie. Dabei wertet das moderne Leuchtendesign funktionale Industrie-Architekturen ebenso auf, wie moderne New-Work Bereiche.

Nachhaltige Verpackungskonzepte

Projektspezifische Verpackungen und Bundles minimieren das Abfallaufkommen, plastikfreie Verpackungen schonen die Umwelt

Farbenvielfalt

Vier Standardfarben (Weiß, Hellgrau, Dunkelgrau und Schwarz) und individuelle Sonderlackierungen für maximale Farbenfreiheit

Vielseitige Montagemöglichkeiten

Alles geht – ob Anbau, Seilabhängung, Wandmontage, per Tragschienenzubehör am Lichtband-Tragprofil oder mit Rohrschellen an ungewöhnlicheren Orten

Immer aus dem richtigen Material

Erhältlich aus PC, PMMA oder innovativem bio-basiertem Kunststoff

  • Parkhaus

    Design und Lichtqualität machen den Unterschied: Mit Parkhaus-Optiken mit indirektem Lichtanteil, einer hohen Schutzart und smarten Zusatzfunktionen wie Lichtmanagement und mitlaufendem Licht setzt die Tugra einen neuen Standard in der Parkhausbeleuchtung.

  • Logistik

    Bis zu einer Deckenhöhe von 6 bis 12 Metern: Mit einer tiefstrahlenden Optik passt sich die Tugra perfekt an Logistik-Lager mit hohen Regalen und schmalen Gängen an. Optional als smarte Variante mit Highbay Sensoriken für mitlaufendes Licht.

  • Produktion und Labore

    Die Tugra trotzt Hitze, Kälte und Vibrationen ebenso zuverlässig wie Staub und Feuchtigkeit – und überzeugt dabei mit höchster Lichtqualität (CRI90), selbst in anspruchsvollen Bereichen wie der Lebensmittelproduktion.

  • Retail

    Das Auge kauft mit: Die Tugra überzeugt durch maßgeschneidertes Licht für den Handel – zum Beispiel mit Efficient White für beste Warendarstellung oder UGR19 für den Kassenbereich. Dazu kommt ein attraktives unverwechselbares Design. Optionale IoT-Module läuten die Zukunft des Handels ein.

  • Office

    Das Design harmoniert perfekt mit dem Industrie-Charme moderner New-Work-Architekturen. Dank der hohen Lichtqualität (UGR19) eignet sich die Tugra auch für Bildschirmarbeitsplätze – und kann mit IoT-Modulen die Digitalisierung im Büro vorantreiben.

  • Education

    Hochwertiges Licht, maßgeschneiderte Optiken – zum Beispiel für asymmetrisches Tafellicht – und flexible Montageoptionen machen die Tugra zur Allround-Lösung für Schulen, Hochschulen und andere Bildungseinrichtungen.

  • Outdoor

    Ideal für ganzheitliche Lichtkonzepte über die Gebäudegrenzen hinweg: Mit der Schutzart IP66 (wahlweise IP69K) eignet sich die Tugra auch für den Einsatz im gebäudenahen Außenbereich, beispielweise über Ein- und Ausgängen oder überdachten Bereichen.

  • Repräsentative Bereiche

    Durch den Einsatz hochwertiger Aluminium-Verbindungsstücke (I, L, T, X) eröffnen sich vielfältige Möglichkeiten, nicht nur lineare Lichtbänder, sondern auch kreative zweidimensionale Formen zu gestalten. Damit lassen sich architektonische Gegebenheiten und Raumgeometrien berücksichtigen und repräsentative Bereiche mit individuellen Lichtinstallationen ausstatten. So können durchgängige Gestaltungskonzepte entwickelt werden, die ein einheitliches Leuchtendesign von der Produktion bis hin zum Empfangsbereich gewährleisten und dem Unternehmens ein stimmiges Gesamtbild verleihen.

Technische Daten

Durchmesser der Leuchte: 75 mm
Längen: 300 mm, 600 mm, 900 mm, 1.200 mm, 1.500 mm, 1.800 mm, 2.100 mm, 3.000 mm
Energieeffizienz: bis zu 160 lm/W
bis zu 189 lm/W (HE+)
HE; HE+ (Industry) bis 190 lm/W
Lichtstrompakete: 1.200 lm, verfügbar für Leuchtenlängen: 3
2.300 lm, verfügbar für Leuchtenlängen: 6
3.000 lm , verfügbar für Leuchtenlängen: 9
3.400 lm, verfügbar für Leuchtenlängen: 12
3.800 lm, verfügbar für Leuchtenlängen: 12
4.200 lm, verfügbar für Leuchtenlängen: 15
4.500 lm, verfügbar für Leuchtenlängen: 12, 18
4.700 lm, verfügbar für Leuchtenlängen: 15
5.000 lm, verfügbar für Leuchtenlängen: 12, 18, 15, 21, 30
5.500 lm, verfügbar für Leuchtenlängen: 15
5.600 lm, verfügbar für Leuchtenlängen: 18
5.800 lm, verfügbar für Leuchtenlängen: 21
6.000 lm, verfügbar für Leuchtenlängen: 15, 18
6.400 lm, verfügbar für Leuchtenlängen: 15, 18, 21, 30
7.000 lm, verfügbar für Leuchtenlängen: 18, 21
8.000 lm, verfügbar für Leuchtenlängen: 12, 15, 18, 21, 30
9.000 lm, verfügbar für Leuchtenlängen: 21
10.000 lm, verfügbar für Leuchtenlängen: 15, 18, 21
12.500 lm, verfügbar für Leuchtenlängen: 18, 21
15.000 lm, verfügbar für Leuchtenlängen: 18, 21
17.000 lm, verfügbar für Leuchtenlängen: 21
Lebensdauer: Standard 50.000 h / L80 / tq 25°C
HE 70.000 h / L80 / tq 25°C
HE+ 100.000 h / L80 / tq 25°C
Farbtemperaturen: 3.000 K
4.000 K
6.500 K
Tunable White (2.700 - 6.500 K)
RGBW
Farbwiedergabe: Ra >80
Ra >90
Optiken: PL - Lambertsche Lichtstärkeverteilung
PN - Engstrahlende Lichtstärkeverteilung
PW - Breittrahlende Lichtstärkeverteilung
PVW - Sehr breittrahlende Lichtstärkeverteilung
PXW - Extrem breittrahlende Lichtstärkeverteilung
PAW - Asymmetrische Lichtstärkeverteilung
PW19 - Breittrahlende Lichtstärkeverteilung UGR-Einstufung (EN 12464-1) < 19. Bildschirmgerecht gemäß EN 12464-1
PW19-IL - Breittrahlende Lichtstärkeverteilung UGR-Einstufung (EN 12464-1) < 19. Bildschirmgerecht gemäß EN 12464-1. Mit dekorativem Indirektanteil zur Deckenaufhellung
Schutzart: IP66; IP69K
Material: PC; PMMA
Umgebungstemperatur: -20 °C bis 35 °C
-40 °C bis 45 °C (HE+)
Abhängeabstände: bis 3,5 m
Smart Module und IOT Integration: HFS Sensor ET/ ETDD in Endkappe oder Lichtbandverbinder
LiveLink Swarmsens Modul in Endkappe oder Lichtbandverbinder
LiveLink Wireless Controller in Leuchte
3h Notlichtbatterie in Leuchte
Montageart: Anbau-, Wand- und Hängemontage als Einzelleuchte oder Lichtband
Farben Endkappen, Verbinder und Smartmodule: 01 Weiß (RAL9016)
05 Schwarz (RAL9005)
23 Hellgrau (RAL 7035)
C2 Anthrazitgrau (RAL7016)
Designverbinder: I, L, T und X Verbinder aus Aluminium mit Mattstrukturlack
